EP 1452802 A1, 01.09.2004. EP 0636767 A1, 01.02.1995. US 4995915 A, 26.02.1991. SU 1775188 A1, 15.11.1992. SU 1815404 A1, 15.05.1993.
Имя заявителя:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Изобретатели:
ЛИДТКЕ Ральф (DE)
Патентообладатели:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Приоритетные данные:
16.08.2006 EP 06017057.8
Реферат

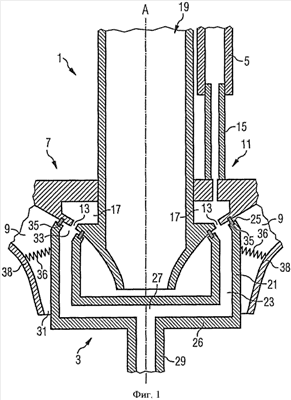

Изобретение относится к устройству для очистки горелок. Устройство для очистки горелок (1), в частности горелок газовых турбин, по меньшей мере, с одним топливным соплом (13) и, по меньшей мере, одной, ведущей к топливному соплу топливоподающей линией (15), включающее в себя, по меньшей мере, одну промывочную головку (3) с отверстием (33), по меньшей мере, одну линию (5) для промывочной жидкости и насос (37), причем насос (37), промывочная головка (3) и линия (5) для промывочной жидкости гидродинамически соединены между собой, образуя последовательно обтекаемый промывочной жидкостью тракт течения, отличающееся тем, что промывочная головка (3) выполнена с возможностью надевания отверстием (33) на топливное сопло (13) горелки (1) для обеспечения подачи промывочной жидкости к соплу (13) и ее отвод от него, а линия (5) для промывочной жидкости выполнена с возможностью присоединения к топливоподающей линии (15) горелки (1) для обеспечения подачи промывочной жидкости к топливоподающей линии (15) и ее отвода от нее, причем промывочная головка (3) выполнена с возможностью вставки через выходное отверстие (31) горелки до направленного в ее воздухоподводящий канал (9) топливного сопла (13). Промывочная головка (3) снабжена, по меньшей мере, одним, окружающим ее отверстие (33) уплотнением (35), выполненным и расположенным на промывочной головке (3), причем при надетой на сопловое отверстие (13) промывочной головке (3) уплотнение (35) окружает сопловое отверстие (13). Промывочная головка (3) содержит стенку (21) в форме цилиндра или усеченного конуса, а прижимное устройство выполнено в виде создающего давление устройства, расположенного на внешней стороне стенки (21). Создающее давление устройство выполнено либо в виде пружины сжатия (36), либо в виде надувного шланга. Устройство содержит включенный в тракт течения фильтр (39), бак (41), клапан (43). Тракт течения ведет обратно к клапану (43), который имеет, по меньшей мере, два открывающих тракт течения положения, причем в одном открывающем его положении направление течения промывочной жидкости через промывочную головку (3) и/или линию (5) для нее является обратным по отношению к направлению течения в другом открывающем тракт течения положении. Изобретение обеспечивает очистку горелки без ее демонтажа. 11 з.п. ф-лы, 5 ил.
