US 5456596 A, 10.10.1995. EP 1139021 A2, 04.10.2001. US 6474573 B1, 05.11.2002. US 2004069864 A1, 15.04.2004. SU 689738 A1, 05.10.1979. RU 2160414 C2, 10.12.2000. RU 2235113 C1, 27.08.2004.
Имя заявителя:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Изобретатели:
УИЛБРЭХЭМ Найджел (GB)
Патентообладатели:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Приоритетные данные:
02.11.2006 GB 0621798.8
Реферат

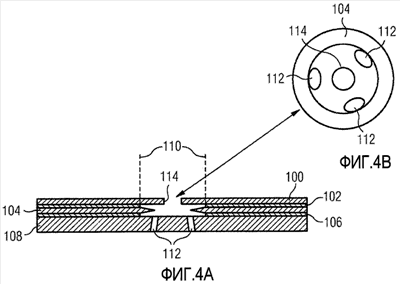

Форсунка топливного инжектора для подачи распыленного жидкого топлива содержит: плоский проводящий электрод (104) с образующим отверстие острым краем для обеспечения передачи заряда электродом; первый (102) и второй (106) изолирующие элементы, завихритель (112) для подачи завихряющегося потока жидкого топлива к отверстию. Первый изолирующий элемент (102) расположен на выпускной стороне форсунки и имеет первое отверстие. Второй изолирующий элемент (106) имеет второе отверстие, которое больше, чем первое отверстие. Первое и второе отверстия коаксиальны отверстию электрода. Ось, вокруг которой топливо завихряется внутри отверстия, перпендикулярна плоскости электрода. При использовании форсунки электрод сообщает заряд завихряющемуся потоку жидкого топлива внутри отверстия так, что форсунка подает заряженные капельки распыленного топлива. Форсунка может дополнительно содержать первый (100) и второй (108) плоские элементы, расположенные на наружных плоских сторонах первого и второго изолирующих элементов соответственно, причем первый плоский элемент содержит выпускное отверстие (114) для подачи заряженных капелек распыленного топлива. Завихритель может быть радиальным или осевым. 15 з.п. ф-лы, 12 ил.
