RU 2253802 C1, 10.06.2005. SU 14824 A, 31.03.1930. RU 2230985 С1, 20.06.2004. RU 2039910 C1, 20.07.1995. RU 2212001 С2, 10.09.2003. US 2003/015604 А1, 23.01.2003. SU 542071 А2, 05.01.1977. SU 673812 А1, 15.07.1979. SU 827889 А1, 07.05.1981.
Имя заявителя:
ЗАО НПФ "ЭнергоТрансСервис-ТСА" (RU)
Изобретатели:
Савошин Сергей Алексеевич (RU) Гаврилов Александр Александрович (RU)
Патентообладатели:
ЗАО НПФ "ЭнергоТрансСервис-ТСА" (RU)
Реферат

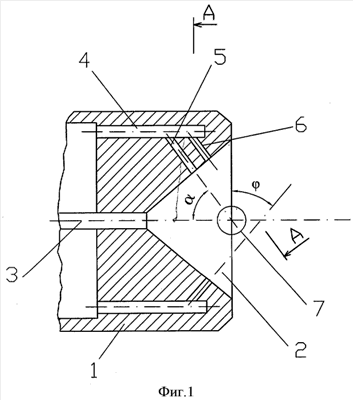

Изобретение относится к технике распыливания жидкостей, в том числе вязких и содержащих абразивные включения, и может использоваться в различных направлениях производственной деятельности, в частности в различных топливосжигающих агрегатах. Форсунка для распыливания жидкостей содержит корпус с центральным каналом подачи жидкости и коаксиальным кольцевым каналом подачи распыляющего агента, подключенными к камере смешения, а также кольцевой ряд радиальных сопел первичного распылителя и кольцевой ряд радиальных сопел вторичного распылителя, подключенных на входе к коаксиальному кольцевому каналу подачи распыляющего агента, а на выходе к камере смешения. Камера смешения выполнена конической формы, выходные срезы радиальных сопел первичного распылителя расположены от горизонтальной оси корпуса на расстоянии, превышающем их диаметр в 4-10 раз, и направлены под углом в точку пересечения горизонтальной и вертикальной осей корпуса форсунки на срезе камеры смешения, продольные оси сопел расположены от выходного среза центрального канала подачи жидкости на расстоянии, превышающем их диаметр в 4-15 раза, по окружности на выходе камеры смешения выполнены сопла вторичного распылителя, при этом сопла вторичного распылителя установлены под углом 15° относительно вертикальной оси форсунки и под углом 15° относительно ее плоскости. Изобретение позволит повысить эффективность работы форсунок пневматического распыливания - путем снижения расхода распыляющего агента, исключения абразивного износа рабочей камеры смешения, улучшения качества распыливания применительно к вязким жидкостям и регулирования геометрии распыла в широком диапазоне расхода распиливаемой жидкости. 1 з.п. ф-лы, 2 ил.
