| ФОРСУНКА |  |
Номер публикации патента: 2172893 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F23D011/12 F23C011/00 B05B001/34 | | Аналоги изобретения: | RU 2069813 C1, 27.11.1996. SU 876179 A, 05.11.1981. RU 2145034 C1, 27.01.2000. SU 355450 A, 09.11.1972. SU 769197 A, 07.10.1980. SU 6495 A, 29.09.1928. GB 1175793 A, 23.12.1969. DE 2544361 Al, 22.04.1976. FR 2000773 A, 27.01.1969. |
| Имя заявителя: | Миасский машиностроительный завод | | Изобретатели: | Белковский Л.В.
Жуков В.Г.
Левин Е.И.
Попсуй В.М. | | Патентообладатели: | Миасский машиностроительный завод |
Реферат | |

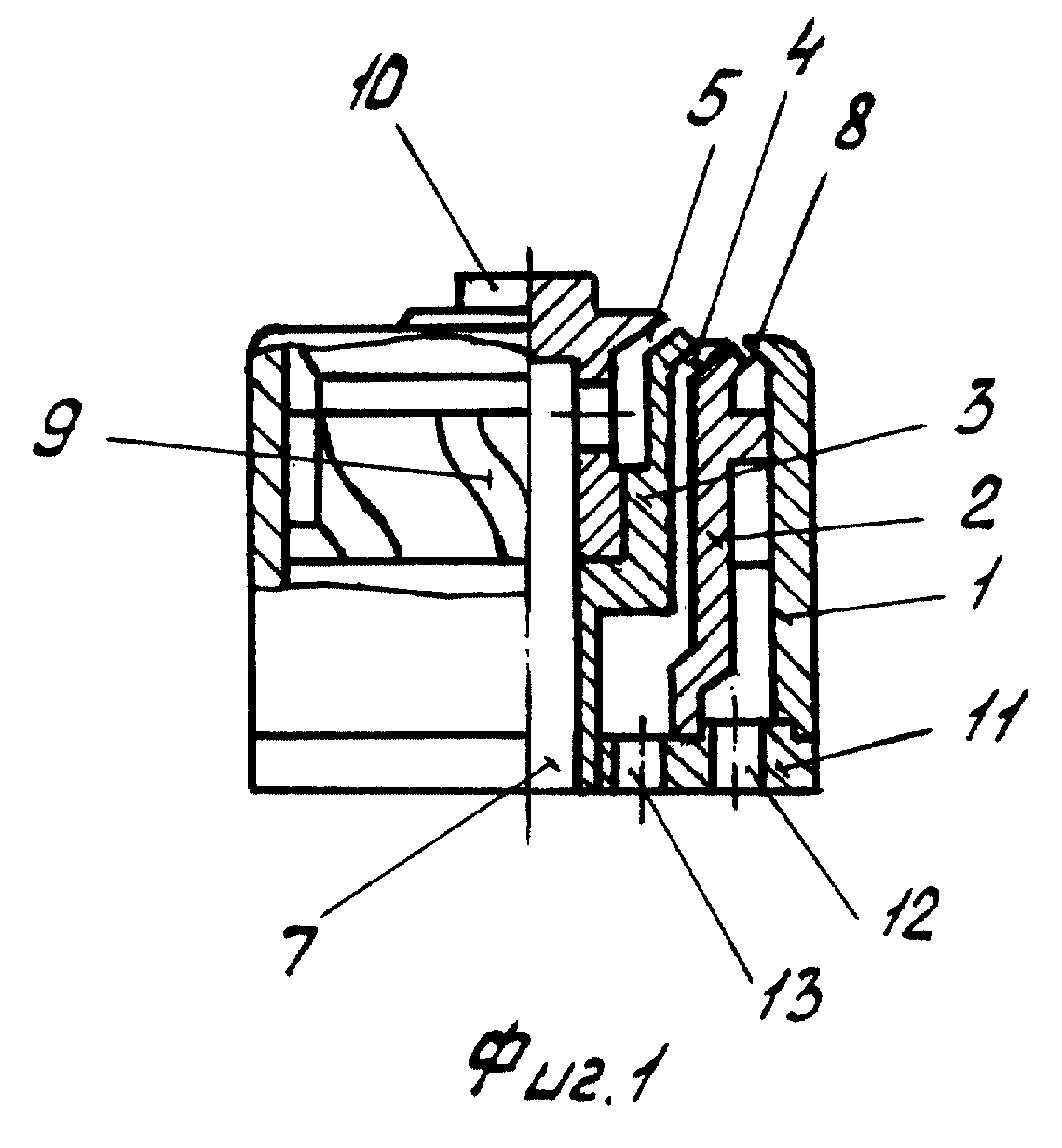

Изобретение предназначено для распыливания жидкостей, в частности пульп, растворов, суспензий. Форсунка содержит корпус, внутреннюю и наружную втулки, образующие с корпусом коаксиальные каналы для создания параллельных потоков жидкости в среднем канале и потоков распылителя во внутреннем и наружном каналах, подключенных к сопловому аппарату, средний кольцевой канал на выходе из форсунки выполнен в виде сопла, имеющего большой ряд равномерно размещенных по окружности отверстий малого размера, расположенных под углом 45° к оси форсунки и имеющих угол наклона 30o в радиальном направлении, обеспечивающих создание струйного вихревого потока топлива в сносящие и облегающие вихревые потоки окислителя, закрученные в противоположном направлении, создаваемые закручивателями потоков: внутренний - через тангенциальный, наружный - через винтовой. Изобретение обеспечивает высокую интенсивность горения топлива. 4 ил.
|
