| ГОРЕЛОЧНОЕ УСТРОЙСТВО |  |
Номер публикации патента: 2166694 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F23D005/00 | | Аналоги изобретения: | RU 2123638 CI, 20.12.1998. SU 436513 A3, 09.12.1974. SU 345698 A3, 08.08.1972. GB 1486128 A, 21.09.1977. US 5749719 A, 12.05.1998. |
| Имя заявителя: | Ульяновский государственный технический университет | | Изобретатели: | Кудинов А.А.
Калмыков М.В.
Левушкина Ю.В. | | Патентообладатели: | Ульяновский государственный технический университет |
Реферат | |

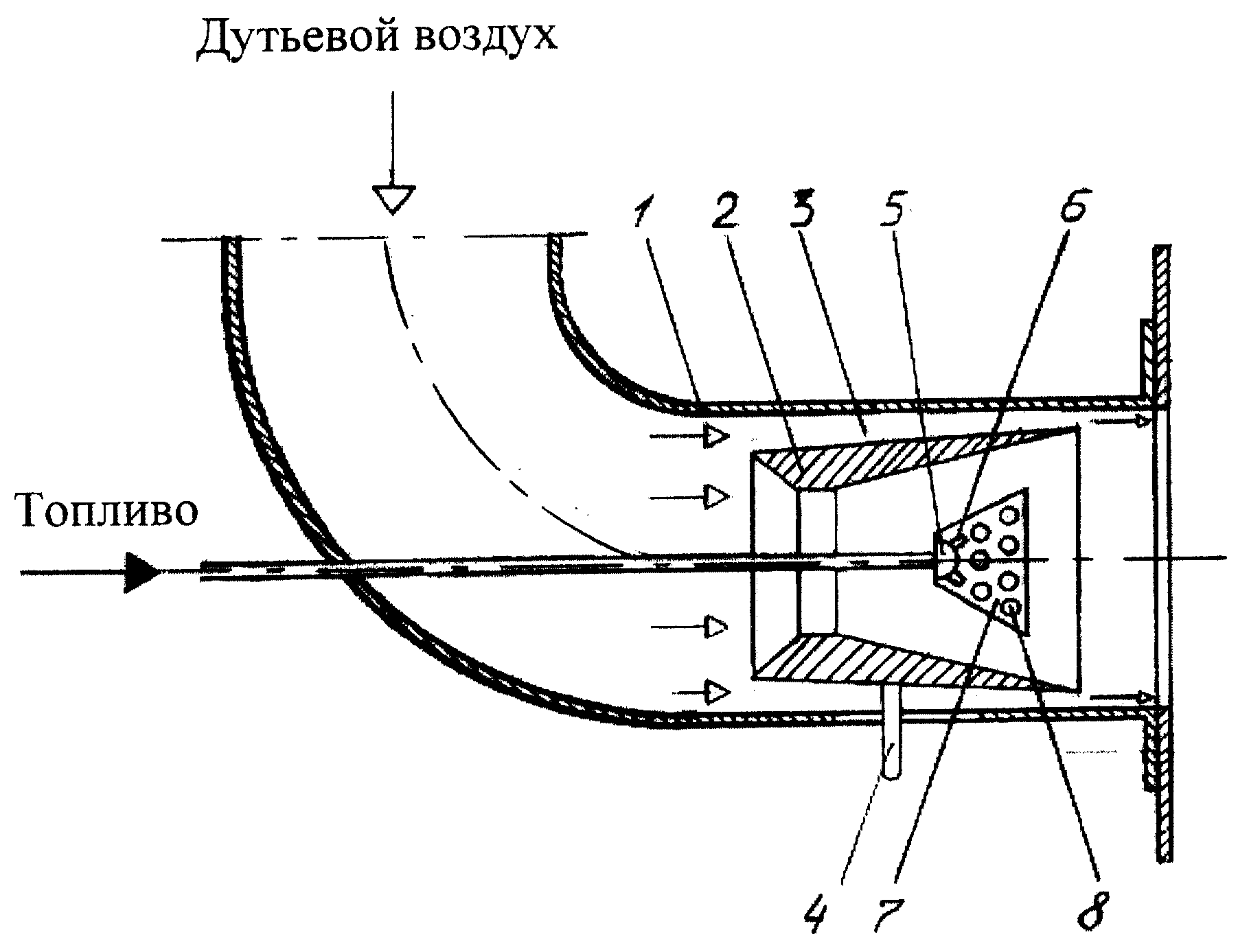

Изобретение относится к энергетике и может быть использовано в теплогенерирующих установках для осуществления регулируемого устойчивого пульсирующего горения. Технический результат - повышение эффективности сжигания топлива, надежности работы и ресурса горелочного устройства. Предлагается горелочное устройство, содержащее подключенный к источнику дутьевого воздуха корпус, на выходе по оси которого установлены с возможностью продольного перемещения конфузорно-диффузорный насадок и скрепленная с конусным стабилизатором горения, выполненная в форме полусферы топливная камера, на которой равномерно по окружной координате и под углом к центральной оси корпуса расположены топливные форсунки. Конфузорно-диффузорный насадок установлен в корпусе с радиальным зазором, образующим пристенный канал, по которому протекает скоростной поток охлаждающего воздуха, а стабилизатор горения выполнен с отверстиями для прохода воздуха по всей конической поверхности, при этом угол при вершине конического шатра стабилизатора горения составляет 60 - 90°. 1 з.п. ф-лы, 1 ил.
|
