| НАГРЕВАТЕЛЬНЫЙ АППАРАТ |  |
Номер публикации патента: 2180076 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F23D003/02 | | Аналоги изобретения: | RU 14642 U1, 10.08.2000. SU 732622 А, 09.05.1980. SU 1455131 A1, 30.01.1989. SU 54861 А, 31.05.1939. GB 1127002, 11.09.1968. FR 2744791 A1, 14.08.1997. |
| Имя заявителя: | Общество с ограниченной ответственностью "Фалько-Еккель 1" | | Изобретатели: | Фалько Н.Л.
Лексаков В.Г. | | Патентообладатели: | Общество с ограниченной ответственностью "Фалько-Еккель 1" |
Реферат | |

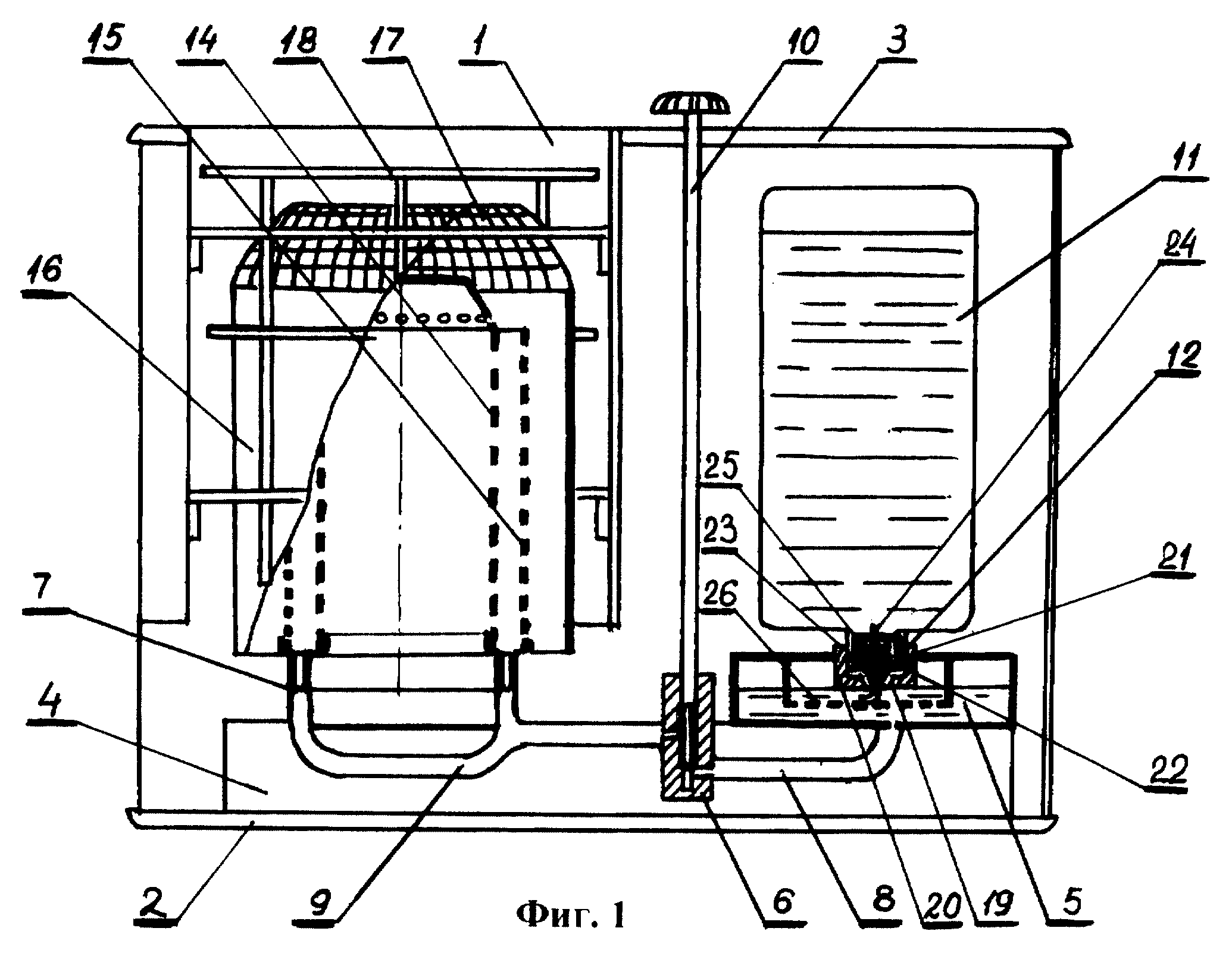

Изобретение относится к фитильным горелкам на жидком топливе с использованием капиллярного эффекта. Технический результат, достигаемый изобретением, заключается в повышении кпд аппарата и качества работы. Нагревательный аппарат содержит корпус 1 в виде защитно-декоративного кожуха, на котором размещены решетка 18, топливный бачок 11 с накопительным блоком 5, соединенный трубопроводами 8 и 9, в котором установлен питающий узел 6 с регулировочным элементом 10, с фитильной горелкой 7. Горелка 7 выполнена в виде полой кольцевой чашки, на которой размещены два коаксиальных перфорированных стакана 14 и 15, установленных внутри предохранительного колпака 16, закрытого сеткой 17, при этом в чашке размещен фитиль 27 с замкнутой образующей. Боковые стенки фитильной горелки 7 повторяют форму фитиля 27. Открытый торец соответствующей стенки чашки отогнут горизонтально: внешний - наружу, а внутренний - вовнутрь чашки с образованием вертикального края на каждой стенке, образуя площадку 13 для установки перфорированных стаканов 14 и 15. 1 з.п. ф-лы, 2 ил.
|
