ГОРЕЛКА С ПЛАЗМЕННЫМ РОЗЖИГОМ

Номер публикации патента: 2439434

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2008129851/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F23Q013/00   F23D001/00
Аналоги изобретения: RU 2260155 C2, 10.09.2005. US 5156100 A, 20.10.1992. RU 2216692 C2, 20.11.2003. UA 21103 A, 27.02.1998. CN 2526693 Y, 18.12.2002. RU 2189528 C1, 20.09.2002.

Имя заявителя: ЯНТАЙ ЛУНЪЮАНЬ ПАУЭР ТЕКНОЛОДЖИ КО., ЛТД. (CN)
Изобретатели: ЛЮ Пэн (CN)
ЧЖАН Сяоюн (CN)
ЦЯНЬ Инцзе (CN)
ВАН Сингуан (CN)
ЮЙ Вэньбо (CN)
ЦАЙ Фэй (CN)
МЯО Юйван (CN)
НЮ Тао (CN)
ВАН Юйпэн (CN)
Патентообладатели: ЯНТАЙ ЛУНЪЮАНЬ ПАУЭР ТЕКНОЛОДЖИ КО., ЛТД. (CN)
Приоритетные данные: 19.07.2007 CN 200710137008.2
19.07.2007 CN 200720146244.6

Реферат

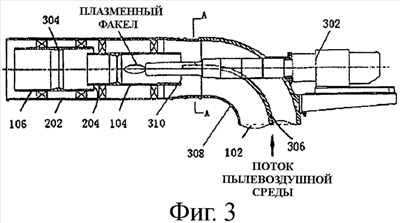

Изобретение относится к горелке с плазменным розжигом. Горелка с плазменным розжигом содержит, по меньшей мере, две ступени жаровых труб и плазмотрон для розжига угольной пыли в жаровой трубе первой ступени указанных, по меньшей мере, двух ступеней жаровых труб, в которой факел жаровой трубы предыдущей ступени предназначен для розжига угольной пыли в жаровой трубе следующей ступени или поддержания горения в подаваемом воздухе в жаровой трубе следующей ступени, причем осевое направление указанного плазмотрона параллельно направлению, вдоль которого поток пылевоздушной смеси поступает в жаровую трубу первой ступени, и параллельно оси жаровых труб, причем указанная горелка содержит отклоняющую трубу для направления потока пылевоздушной смеси в указанные, по меньшей мере, две ступени жаровых труб, в которой один конец отклоняющей трубы на стороне жаровых труб параллелен оси жаровых труб, при этом указанный плазмотрон выполнен с возможностью введения в жаровую трубу первой ступени через стенку указанной отклоняющей трубы вдоль осевого направления жаровых труб. Горелка содержит направляющую пластину, установленную вдоль оси отклоняющей трубы, причем один конец направляющей пластины на стороне жаровых труб параллелен оси плазмотрона. Направляющая пластина продолжается до зоны входа жаровой трубы первой ступени. Концы плазмотрона и направляющей пластины расположены на оси жаровых труб или отклонены от оси жаровых труб на заданное расстояние. Направляющая пластина выполнена плоской или имеет изогнутую поверхность. Горелка содержит износостойкий кожух, предназначенный для защиты плазмотрона. Наветренная поверхность указанного износостойкого кожуха имеет V-образную форму. Изобретение позволяет предотвратить шлакование угольной пыли на стенке жаровых труб. 7 з.п. ф-лы, 6 ил.
