ХЗМАЛЯН Д.М. и КАГАН Я.А. Теория горения и топочные устройства. - М.: Энергия, 1976, с.383, рис.18-2. SU 1490385 A1, 30.06.1989. RU 2053442 С1, 27.01.1996. GB 2175684 А, 03.12.1986. DE 3702415 С1, 21.04.1988. FR 2639092 А, 18.05.1990.
Имя заявителя:
Закрытое акционерное общество "ЗиО-КОТЭС" (RU)
Изобретатели:
Серант Феликс Анатольевич (RU) Цепенок Алексей Иванович (RU) Квривишвили Арсений Робертович (RU) Коняшкин Виктор Федорович (RU)
Патентообладатели:
Закрытое акционерное общество "ЗиО-КОТЭС" (RU)
Реферат

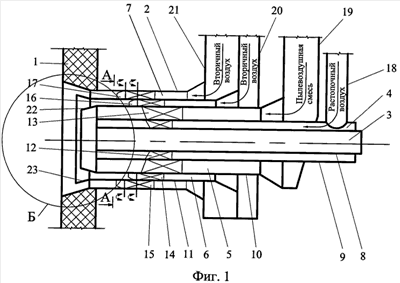

Изобретение относится к энергетике, может быть использовано при организации сжигания угольной пыли в топках котлов, камер сгорания и печах и обеспечивает уменьшение образования оксидов азота и стабильное воспламенение и горение угольной пыли в широком диапазоне нагрузок при сжигании низкокачественного угольного топлива. Указанный технический результат обеспечивается в вихревой пылеугольной горелке, содержащей корпус 2 с соосно установленными центральной трубой и обечайками, образующими кольцевые каналы пылевоздушной смеси, растопочного воздуха и, по меньшей мере, один канал вторичного воздуха, на выходных концах этих каналов установлены аксиальные завихрители, причем на выходном конце горелки на торце средней обечайки 10, образующей канал пылевоздушной смеси 5, выполнен выходной конфузор 22 с углом сужения 10-35° и степенью перекрытия сечения этого канала 0,2-0,7, а на торце внешней обечайки 11, образующей внешний канал 7 вторичного воздуха, выполнен выходной диффузор 23 с углом раскрытия 20-35° и степенью перекрытия сечения этого канала 0,2-0,7. 1 з.п. ф-лы, 3 ил.
