НИЗКОНАПОРНАЯ ПРЯМОТОЧНО - ВИХРЕВАЯ ГОРЕЛКА

Номер публикации патента: 2412398

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2008112953/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F23C099/00   F23D011/00   F23N005/00
Аналоги изобретения: СЕНЬ Л.И. Оптимизация технико-экономических решений при проектировании и эксплуатации котельных установок малой мощности. - Владивосток: Мор. гос. университет, с.62-66. RU 2319069 C1, 10.03.2008. RU 2118752 C1, 10.09.1998. SU 29564 A1, 31.03.1933. SU 24508 A1, 31.12.1931. US 6571559 A, 03.06.2003.

Имя заявителя: Сень Леонид Илларионович (RU),
Суменков Вячеслав Михайлович (RU)
Изобретатели: Сень Леонид Илларионович (RU)
Суменков Вячеслав Михайлович (RU)
Патентообладатели: Сень Леонид Илларионович (RU)
Суменков Вячеслав Михайлович (RU)

Реферат

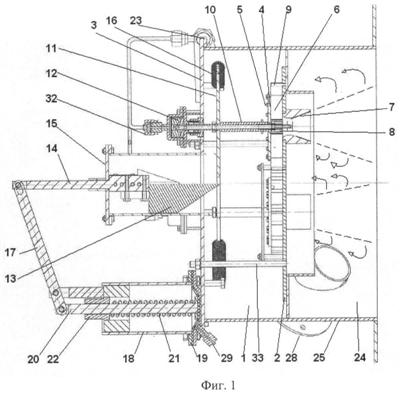

Изобретение может быть использовано для сжигания жидкого топлива в топках котлов и нагревательных устройств. Низконапорная прямоточно-вихревая горелка содержит камеру подвода воздуха (1), лопаточные завихрители с поворотными на осях (9) лопатками (6), образующими камеры завихрения (8) на входе в сопло Вентури (7), и кинематически связанными управляющими пальцами (5) и торцевыми дисками (4) с трубопроводом подачи топлива (10), на входной оконечности которого размещен цилиндрический плунжер щелевого регулятора подвода топлива (12), а на выходной оконечности - отверстия подачи топлива в суженное сечение сопла Вентури (7). Поворотные рычаги (11) с пружинами растяжения (16) связывают кинематически клинообразные уступы (13), размещенные на осевом штоке (14), кинематически связанном с рычагом (17), с регулятором давления пара (18), оборудованным мембраной (19), штоком (20) и силовой пружиной (21). В работе регулирование нагрузки осуществляется по давлению пара в котле, воздействующему посредством регулятора давления пара (18) на осевой шток (14) с клинообразными уступами (13), выполняющими поворот рычагов (11), при этом изменяется расход топлива через регулятор (12) и степень крутки потока в камерах завихрения (8) с соответствующим расходом воздуха через сопла Вентури (7). Топливно-воздушная смесь поступает в стабилизатор горения (24), где обеспечивается рециркуляция продуктов сгорания в зоне обратных токов между соплами Вентури и внешней стенкой (25). Технический результат - повышение экономичности работы котла во всем диапазоне нагрузок и удобство эксплуатации. 3 ил.
