Государственное образовательное учреждение высшего профессионального образования "Курский государственный технический университет" (RU)
Изобретатели:
Ежов Владимир Сергеевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Курский государственный технический университет" (RU)
Реферат

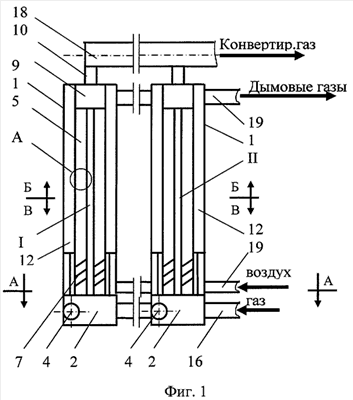

Предлагаемое изобретение относится к промышленной и коммунальной теплоэнергетике и может быть использовано в теплогенерирующих установках ТЭС и котельных, работающих на природном газе, для уменьшения расхода топлива, а также загрязнения окружающей атмосферы диоксидом углерода и оксидами азота. Устройство для подготовки и сжигания газообразного топлива включает конвертер, содержащий корпус с реакционными трубами, стенки которых выполнены из жаропрочного материала, горелки, топку котла. К подводящим и отводящим коммуникациям параллельно присоединены два одинаковых конвертера, в каждом корпусе которых снизу вверх помещены: камера подготовки реакционной смеси, обечайка которой снабжена тангенциальными патрубками газообразного топлива и водяного пара, верхний торец соединен с реакционными трубами, в каждой из которых на входе закреплены лопатки завихрителя, образующих зону турбулизации, а остальная внутренняя поверхность, представляющая собой зону риформинга, покрыта слоем никелевого катализатора на керамической основе, верхний конец реакционных труб соединен с камерой усреднения, крышка которой снабжена патрубком выхода конвертированного газа, причем над камерой смешения помещена кольцевая камера сгорания, снабженная тангенциальной горелкой и сообщающаяся с конвективной шахтой, соединенной с кольцевым коллектором, снабженным патрубком дымовых газов. Техническим результатом предлагаемого изобретения является увеличение экономической и экологической эффективности теплогенерирующей установки. 2 н.п. ф-лы, 5 ил.
