КОНТУР КОТЛОВОЙ ВОДЫ РЕАКТОРА С ПСЕВДООЖИЖЕННЫМ СЛОЕМ И РЕАКТОР С ПСЕВДООЖИЖЕННЫМ СЛОЕМ С ТАКИМ КОНТУРОМ КОТЛОВОЙ ВОДЫ

Номер публикации патента: 2396486

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008150365/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F23C010/00
Аналоги изобретения: FR 2526129 A1, 04.11.1983. US 41833330 A, 15.01.1983. EP 0509684 A2, 21.10.1992. RU 2068150 C1, 20.10.1996. RU 2027102 C1, 20.01.1995. SU 1684571 A1, 15.10.1991.

Имя заявителя: ФОСТЕР ВИЛЕР ЭНЕРГИЯ ОЙ (FI)
Изобретатели: ЛАНКИНЕН Пентти (FI)
Патентообладатели: ФОСТЕР ВИЛЕР ЭНЕРГИЯ ОЙ (FI)
Приоритетные данные: 19.05.2006 FI 20060494

Реферат

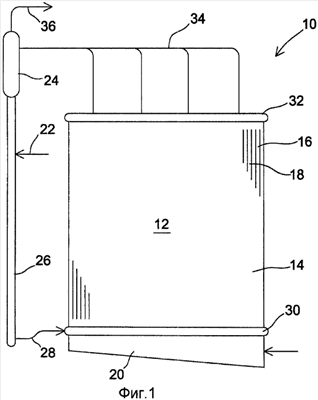

Изобретение относится к энергетике и может использоваться в котлах сверхкритического давления с циркулирующим псевдоожиженным слоем. Задачей изобретения является обеспечение котла простым и надежным контуром котловой воды. Поставленная задача решается посредством выполнения контура, содержащего опускную трубу (26) и множество горизонтальных впускных коллекторов (30), имеющих длину, равную длине передней стенки (14) топки (12) котла, расположенных под топкой котла и панели (18) кипятильных трубок (16) передней стенки (14) и задней стенки, удлинения кипятильных трубок передней стенки (14) и задней стенки, соединенных непосредственно с впускными коллекторами, причем каждый впускной коллектор сообщается по потоку с опускной трубой (26) только посредством впускного патрубка (28), присоединенного к концу впускного коллектора. Впускные коллекторы содержат впускной коллектор передней стенки, расположенный под передней стенкой (14) топки, и впускной коллектор задней стенки, расположенный под задней стенкой топки, и, по меньшей мере, один впускной коллектор решетки топки под центральной частью решетки топки внутри воздушной камеры котла с псевдоожиженным слоем. 2 н. и 9 з.п. ф-лы, 3 ил.
