US 4457289 А, 03.07.1984. SU 1359565 А1, 15.12.1987. UA 25034 U, 25.07.2007. JP 2000213707 А, 02.08.2000. RU 2196273 C1, 10.01.2003. DE 3503603 А1, 07.08.1986. RU 2217658 С1, 27.11.2003. RU 2170878 С1, 20.07.2001. SU 1686259 А1, 23.10.1991.
Имя заявителя:
Ивлев Александр Вадимович (RU)
Изобретатели:
Ивлев Александр Вадимович (RU) Новиков Илья Николаевич (RU)
Патентообладатели:
Ивлев Александр Вадимович (RU)
Реферат

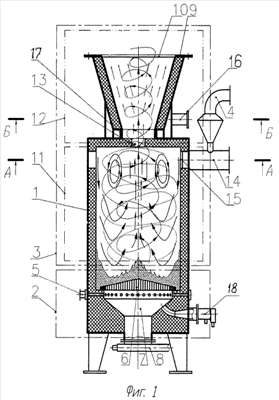

Изобретение может быть использовано в промышленных и энергетических котлах для сжигания измельченного твердого топлива и горючих отходов. Устройство для сжигания топлива в кипящем слое содержит реактор, имеющий нижнюю и верхнюю зоны, устройство подачи топлива в верхнюю зону, устройство подачи первичного потока сжатого воздуха в нижнюю зону, воздухораспределительную решетку, установленную в верхней части нижней зоны реактора, камеру, расположенную под воздухораспределительной решеткой и соединенную с устройством удаления негорючих компонентов, при этом внутренняя поверхность верхней зоны выполнена в виде внутренней боковой поверхности тела вращения, соосно которой в верхнем торце реактора выполнено выходное отверстие. Верхняя зона реактора разделена на зону горения и зону дожигания, при этом внутренняя поверхность зоны горения выполнена цилиндрической и расположена зона горения между нижней зоной реактора и зоной дожигания, ограниченной верхним торцем реактора, причем зона горения и зона дожигания соединены цилиндрическим каналом, и каждая из зон имеет устройство тангенциальной подачи вторичного сжатого воздуха, соединенное одним или несколькими тангенциальными сопловыми каналами с внутренней поверхностью соответствующей зоны, при этом устройство подачи вторичного сжатого воздуха зоны горения расположено в ее верхней части, а устройство подачи вторичного сжатого воздуха зоны дожигания - в нижней части зоны дожигания, при этом устройство подачи топлива соединено с верхней частью зоны горения. Диаметр внутренней поверхности зоны дожигания в сечении размещения устройства подачи вторичного сжатого воздуха равен 0,4-0,8 диаметра внутренней поверхности зоны горения. Внутренний диаметр цилиндрического канала, соединяющего зоны горения и дожигания, равен 0,5-0,8 диаметра внутренней поверхности зоны дожигания в сечении размещения устройства тангенциальной подачи вторичного сжатого воздуха. Внутренняя поверхность зоны дожигания выполнена конической с углом раскрытия 0-12 градусов в направлении верхнего торца реактора. В устройствах тангенциальной подачи вторичного сжатого воздуха зоны горения и зоны дожигания каналы направлены в одну сторону. Изобретение позволяет повысить эффективность сжигания топлива. 2 н. и 8 з.п. ф-лы, 3 ил.
