| ЦИКЛОННЫЙ ПРЕДТОПОК |  |
Номер публикации патента: 2180074 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F23C005/32 | | Аналоги изобретения: | SU 1508048 А1, 15.09.1989. SU 1366787 А1, 15.01.1988. SU 1000675 А, 05.03.1983. SU 366316 А, 07.03.1973. SU 1657911 А1, 23.06.1991. DЕ 3048201 А1, 08.07.1982. US 4815966 А, 28.03.1989. |
| Имя заявителя: | Автономная некоммерческая научно-образовательная организация ДВГТУ "Научно-технический и внедренческий центр "Модернизация котельной техники" | | Изобретатели: | Штым А.Н.
Рудницкий В.А.
Штым К.А. | | Патентообладатели: | Автономная некоммерческая научно-образовательная организация ДВГТУ "Научно-технический и внедренческий центр "Модернизация котельной техники" |
Реферат | |

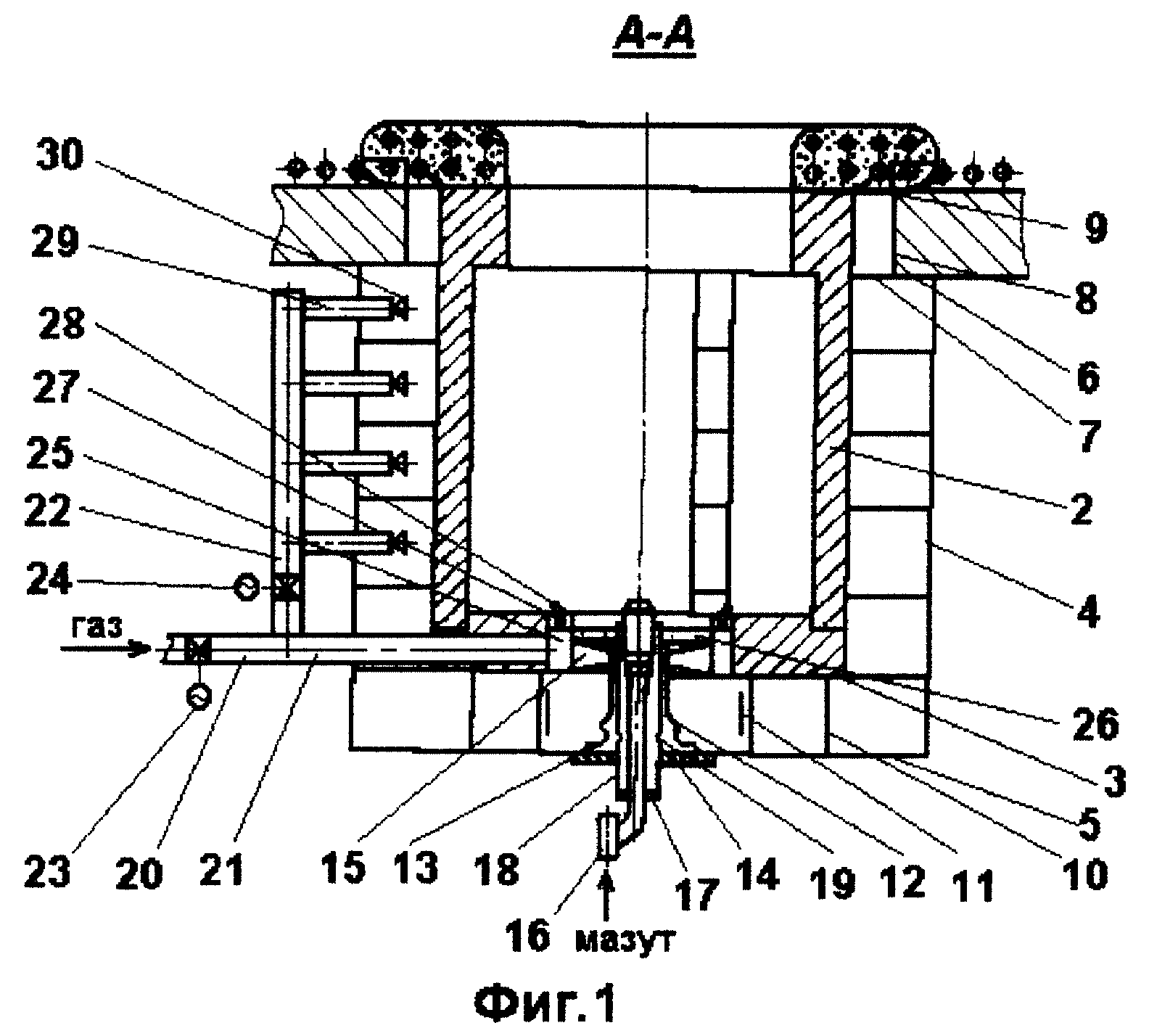

Изобретение относится к устройствам для одновременного или попеременного сжигания жидкого и газообразного топлива. Циклонный предтопок содержит короб подвода воздуха, камеру сгорания, осевую форсунку с периферийным завихрителем, устройство подвода газа внутрь короба и за завихритель, снабженное соплами-насадками в виде дозвуковых эжекторов, при этом камера сгорания снабжена тангенциальными соплами подачи воздуха, площадь выходного сечения которых уменьшается с увеличением расстояния от форсунки, устройство подвода газа выполнено в виде трубопровода и двух газовых коллекторов, а трубопровод подвода газа внутрь короба оснащен задвижкой. Изобретение позволяет обеспечить надежное экономичное сжигание жидкого и/или газообразного топлива при любых соотношениях смеси и нагрузках котельной установки. 2 з.п. ф-лы, 2 ил.
|
