JP 2008-107032 A, 28.05.2008. JP 2002-22109 A, 23.01.2002. JP 2003-279001 A, 02.10.2003. US 5450725 A, 19.09.1995. RU 2157954 C2, 20.10.2000. SU 1550278 A1, 15.03.1990. GB 2214630 A, 06.09.1989.
Имя заявителя:
АйЭйчАй КОРПОРЕЙШН (JP)
Изобретатели:
КАТО Соитиро (JP) МИДЗУТАНИ Таку (JP) ТАКАХАСИ Кацуйоси (JP)

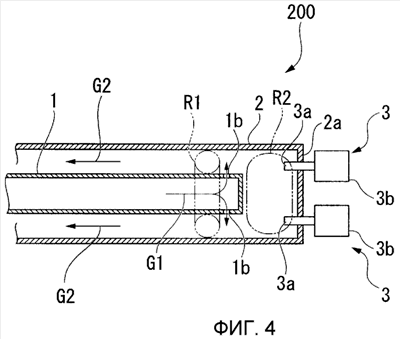

Камера сгорания включает в себя первую и вторую трубы, устройство зажигания и блок формирования ядра пламени. Через внутреннее пространство первой трубы протекает горючий газ, который выпускается через отверстия в пределах расстояния пламегашения. Во вторую трубу подается горючий газ, выпускаемый из отверстий первой трубы. Внутри второй трубы сформирована зона горения, которая сжигает горючий газ, подаваемый со стороны впуска, и распространяет отработанный газ в направлении стороны выпуска. Устройство зажигания воспламеняет горючий газ, подаваемый во вторую трубу, с использованием ядра пламени, сформированного блоком формирования ядра пламени. Первая труба является внутренней трубой, которая содержит горючий газ, подаваемый с одного конца, в то время как второй конец является блокированным концом. Вторая труба является внешней трубой, которая расположена вокруг периферии первой трубы с расположением между ними зоны горения, и выпускает горючий газ с одного конца, в то время как другой конец является блокированным концом и расположен со стороны другого конца первой трубы. Блок формирования ядра пламени расположен со стороны впуска зоны горения внутри второй трубы, между блокированным концом первой трубы и блокированным концом второй трубы. Изобретение направлено на улучшение воспламеняемости горючего газа и увеличение срока службы блока формирования ядра пламени устройства зажигания. 6 з.п. ф-лы, 8 ил.
