ЦИКЛОННЫЙ ПРЕДТОПОК

Номер публикации патента: 2443940

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010138883/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F23C001/08   F23C007/02   F23C005/32
Аналоги изобретения: RU 46558 U1, 10.07.2005. RU 2180074 C1, 27.02.2002. RU 2138729 C1, 27.09.1999. RU 2175421 C1, 27.10.2001. RU 2162566 C1, 27.01.2001. DE 19648639 A1, 23.04.1998. WO 85/02897 A1, 04.07.1985.

Имя заявителя: Автономная некоммерческая научно-образовательная организация ДВГТУ "Научно-технический и внедренческий центр "Модернизация котельной техники" (RU)
Изобретатели: Штым Анатолий Николаевич (RU)
Штым Константин Анатольевич (RU)
Патентообладатели: Автономная некоммерческая научно-образовательная организация ДВГТУ "Научно-технический и внедренческий центр "Модернизация котельной техники" (RU)

Реферат

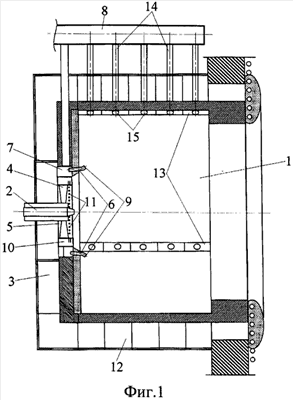

Изобретение относится к устройствам для одновременного или попеременного сжигания жидкого и газообразного топлива, а именно к циклонным предтопкам для сжигания жидкого топлива и/или газа в различных котельных установках и позволяет повысить эффективность сжигания газа, а также надежность его работы и увеличить срок службы. Указанный технический результат достигается в циклонном предтопке, включающем камеру сгорания (1); узел осевой подачи воздуха в камеру сгорания, включающий торцевую вихревую камеру; узел тангенциальной подачи воздуха в камеру сгорания, включающий короб циклонного типа (12) и множество тангенциальных воздушных сопел (13), выполненных в виде окон в стенке цилиндрической части камеры сгорания; узел осевой подачи жидкого топлива в камеру сгорания, включающий форсунку; узел осевой подачи газа в камеру сгорания, включающий множество сопел осевой подачи газа; узел боковой подачи газа в камеру сгорания, включающий распределительный газовый коллектор (8), смонтированный снаружи короба и соединенный с внешним источником газа, и трубки боковой подачи газа (14), которые проходят сквозь короб в тангенциальном направлении, при этом первый конец каждой из трубок боковой подачи газа соединен с распределительным газовым коллектором, а второй конец выполнен открытым в виде сопла боковой подачи газа (15), расположенного внутри полости одного из тангенциальных воздушных сопел. Второй конец каждой из трубок боковой подачи газа отогнут под острым углом от направления тангенциальной подачи воздуха в камеру сгорания, обеспечиваемого тангенциальным воздушным соплом, по направлению к центральной оси камеры сгорания так, чтобы изогнутый участок трубки боковой подачи газа исключал внутренний визуальный просвет трубки боковой подачи газа в направлении от одного ее конца к другому концу. 21 з.п. ф-лы, 3 ил.
