ПАНИН В.И. Котельные установки малой мощности. - М.: Издательство литературы по строительству, 1968, с.151, рис.36. RU 2026512 С1, 09.01.1995. WO 9208078 А1, 14.05.1992. US 4472132 А, 18.09.1984. DE 2523852 В1, 14.10.1976. СПЕЙШЕР В.А., ГОРБАНЕНКО А.Д. Повышение эффективности использования газа и мазута в энергетических установках. - М.: Энергоиздат, 1982, с.151-158, рис.6.2, рис.6,8.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Южно-Уральский государственный университет" (RU), Открытое акционерное общество "Территориальная генерирующая компания 10" (RU)
Изобретатели:
Осинцев Владимир Валентинович (RU) Сухарев Михаил Павлович (RU) Пашнин Сергей Владимирович (RU) Окунев Анатолий Петрович (RU) Сабельфельд Виктор Александрович (RU) Торопов Евгений Васильевич (RU) Осинцев Константин Владимирович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Южно-Уральский государственный университет" (RU) Открытое акционерное общество "Территориальная генерирующая компания 10" (RU)
Реферат

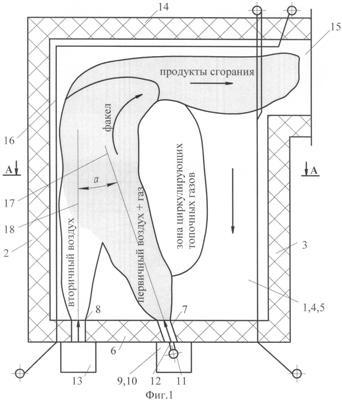

Изобретение относится к энергетике, может быть использовано в топочной технике на котлах тепловых электростанций, сжигающих природный газ, и позволяет снизить ремонтные затраты при увеличении срока службы газовых горелок и воздушных сопл с обеспечением минимальных концентраций оксидов азота в продуктах сгорания. Указанный технический результат достигается в призматической топке с вертикальными стенами, потолком, подом с щелевым соплом вторичного воздуха и подовой щелевой горелкой, примыкающей к горизонтальной щелевой амбразуре, вытянутыми вдоль фронтальной стены, и окном для вывода продуктов сгорания, выполненным под потолком на задней стене, причем продольная осевая плоскость амбразуры и сама амбразура выполнены с наклоном к продольной осевой плоскости щелевого сопла на угол =5-40°, обеспечивающий подачу вторичного воздуха вдоль стен и смеси природного газа и первичного воздуха с выдержкой между зажиганием и началом дожигания в диапазоне =0,1-1,5 сек. В варианте исполнения с двумя щелевыми соплами вторичного воздуха и двумя подовыми щелевыми горелками выполнено окно прямоточного вертикального вывода продуктов сгорания. В варианте исполнения щелевые сопла вторичного воздуха и подовые щелевые горелки выполнены примыкающими к горизонтальным щелевым амбразурам и вытянутыми вдоль каждой вертикальной стены камеры сгорания, с окном прямоточного вертикального вывода продуктов сгорания. 3 н.п. ф-лы, 6 ил.
