| УСТРОЙСТВО ДЛЯ СЖИГАНИЯ ТОПЛИВНОЙ СМЕСИ ТВЕРДЫХ МАТЕРИАЛОВ И КОНДЕНСИРОВАННЫХ ВЕЩЕСТВ |  |
Номер публикации патента: 2182685 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F23G005/14 F23B001/12 | | Аналоги изобретения: | RU 12458 U1, 10.01.2000. RU 2110014 C1, 27.04.1998. SU 1615463 A1, 23.12.1990. RU 2133409 С1, 20.07.1999. EP 0180074 A1, 07.05.1986. GB 2272752 A, 25.05.1994. |
| Имя заявителя: | Колесников Юрий Михайлович | | Изобретатели: | Колесников Ю.М.
Силина М.В. | | Патентообладатели: | Колесников Юрий Михайлович
Силина Марина Вячеславовна |
Реферат | |

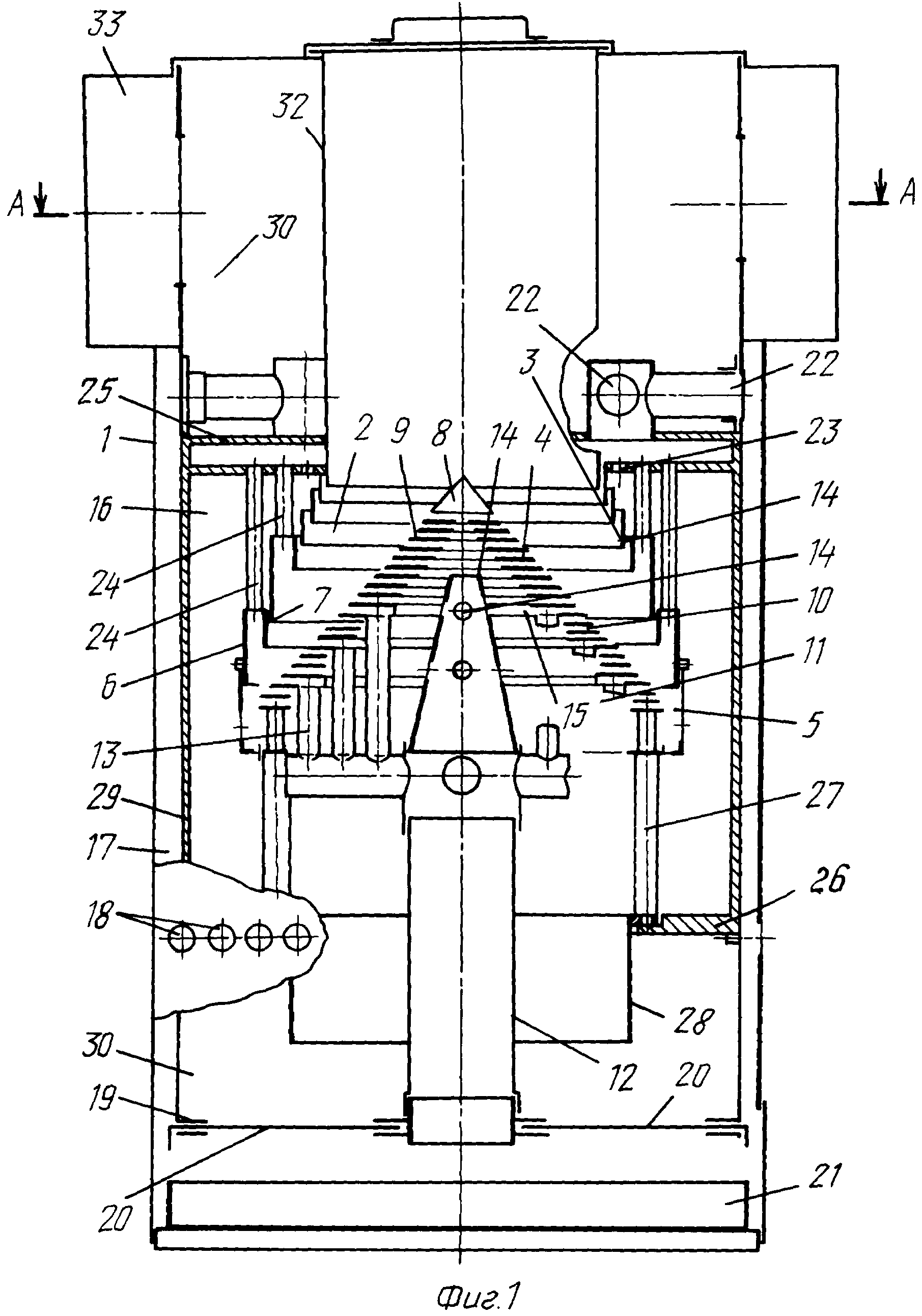

Изобретение относится к устройствам для сжигания топлива с кольцевой конической камерой сгорания, использующей рекуперацию тепла и вторичное сжигание, может быть использовано для утилизации маслоотходов металлургии и машиностроения, ликвидации разливов сырой нефти, смешанной с минеральными частицами, переработки иных нефтешламов, например отстоев в нефтехранилищах. Устройство содержит корпус с рекуперативным теплообменником, включающим патрубки подвода окисляющего воздуха и отвода газообразных продуктов горения, первые из которых сообщаются с атмосферой, а последние связаны со свободным объемом корпуса и вытяжным вентилятором. Камера сгорания смонтирована в свободном объеме корпуса и образована наклонными к оси неконгруэнтными стенами. Наружная стенка образована набором колец с убывающими диаметрами кверху, установленными с частичным перекрытием и зазорами для подвода окисляющего воздуха и отвода продуктов сгорания. Внутренняя стенка образована набором дисковых пластин разного диаметра, установленных по убывающей снизу вверх с зазорами для подвода окисляющего воздуха, смонтированными с периферийным кольцевым зазором в основании над бункером сбора золы и твердого негорючего остатка. Наружная стенка камеры сгорания сопряжена с бункером загрузки топливной смеси. Патрубки подвода окисляющего воздуха закреплены непосредственно в зазорах в обеих стенках камеры сгорания. Дисковые пластины выполнены с осевыми отверстиями, образующими в наборе свободный конический открытый объем, сообщающийся с патрубком отвода продуктов сгорания. Технический результат - повышение производительности и эффективности сжигания. 2 ил.
|
