ПАРОВОДЯНОЙ ПОДОГРЕВАТЕЛЬ

Номер публикации патента: 2364787

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2007148534/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F22D001/32
Аналоги изобретения: RU 2100693 С2, 27.12.1997. RU 2214560 С2, 20.10.2003. RU 2305226 С1, 27.05.2007. SU 909412 А, 28.02.1982. US 5845703 А, 08.12.1998.

Имя заявителя: Открытое акционерное общество "Всероссийский научно-исследовательский и проектно-конструкторский институт атомного энергетического машиностроения" (ОАО "ВНИИАМ") (RU)
Изобретатели: Шамароков Александр Сергеевич (RU)
Жингель Владимир Иосифович (RU)
Меркушов Алексей Петрович (RU)
Трещенков Алексей Николаевич (RU)
Патентообладатели: Открытое акционерное общество "Всероссийский научно-исследовательский и проектно-конструкторский институт атомного энергетического машиностроения" (ОАО "ВНИИАМ") (RU)

Реферат

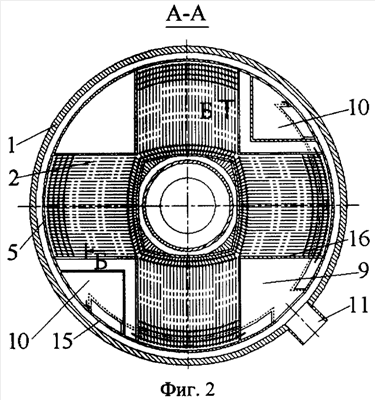

Изобретение относится к энергетике и может быть использовано на атомных и тепловых электростанциях. Пароводяной подогреватель содержит вертикальный корпус 1 с трубчатыми ширмами 2, продольно установленными вокруг вертикального коллектора подогреваемой воды. Трубчатые ширмы 2 окружены кожухом 5, частично заполненного конденсатом с образованием зоны его охлаждения. В корпусе выполнены один входной канал 9 и два выходных канала 10 дополнительного конденсата. Входной канал 9 подключен к патрубку 11 подвода дополнительного конденсата и соединен с выходными каналами 10. Выходные каналы 10 сообщены с зоной охлаждения конденсата посредством выполненных в кожухе перепускных окон с гидрозатвором. Ширмы 2 установлены вокруг вертикального коллектора пучками с образованием проемов, распределенных вокруг вертикального коллектора. Кожух 5 выполнен с вертикальными гофрами 16, расположенными в проемах между пучками ширм 2. Каждый канал 9 (10) дополнительного конденсата образован соответствующей гофрой 16 кожуха 5 и разделительными перегородками. Перепускные окна выполнены в гофре 16 кожуха 5, образующей выходной канал 10 дополнительного конденсата. Такая конструкция пароводяного подогревателя обеспечит равномерное распределение дополнительного конденсата по зоне охлаждения конденсата. 2 з.п. ф-лы, 5 ил.
