DE 2621189 A1, 17.08.1978. US 5755188 A, 26.05.1998. RU 2070684 C1, 20.12.1996. RU 2164322 C1, 20.03.2001. DE 1193964 В, 03.06.1965.
Имя заявителя:
ХИТАЧИ ПАУЕР ЮРОП ГМБХ (DE)
Изобретатели:
БЕККЕР Мартин (DE) ЛАЙ Ву-Там (DE)
Патентообладатели:
ХИТАЧИ ПАУЕР ЮРОП ГМБХ (DE)
Приоритетные данные:
02.02.2006 DE 102006005208.0
Реферат

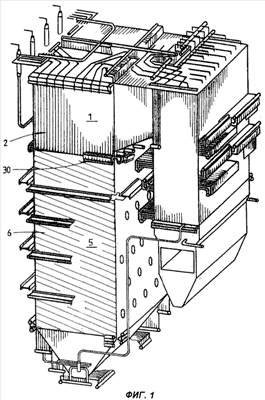

Изобретение предназначено для крепления поверхностей нагрева и может быть использовано в теплотехнике. Котел содержит верхнюю часть, имеющую стенку из вертикальных труб и образованных между ними вертикальных перемычек, и нижнюю часть, подвешенную к стенке, имеющую стенку из наклонных труб и образованных между ними наклонных перемычек. Наклонные трубы имеют верхние концевые участки, которые на верхнем краю стенки заканчиваются со смещением относительно друг друга. Вдоль верхнего края стенки предусмотрена соединительная полоса, которая снабжена множеством вертикальных коленчатых патрубков с выступающими от соединительной полосы присоединительными ветвями и заделанными в соединительную полосу вертикальными ветвями, приваренными к вертикальным трубам, и множеством наклонных коленчатых патрубков с присоединительными ветвями, выступающими от соединительной полосы и заделанными в соединительную полосу наклонными ветвями, приваренными к концевым участкам наклонных труб. Соединительная полоса приварена к стенке под наклонными ветвями наклонных коленчатых патрубков вдоль наклонных ветвей и над концевыми участками наклонных труб вдоль концевых участков. Вертикальные ветви вертикальных коленчатых патрубков соединительной полосы сварены с вертикальными трубами стенки. Изобретение обеспечивает снижение конструктивных затрат на подвешивание нижней части котла. 4 з.п. ф-лы, 4 ил.
