| УСТРОЙСТВО ДЛЯ ОЧИСТКИ ТОПОЧНОГО ЭКРАНА КОТЛА |  |
Номер публикации патента: 2181180 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F22B037/48 F28G001/16 | | Аналоги изобретения: | SU 913015 А, 15.03.1982. RU 2134394 C, 10.08.1999. SU 848883 A, 23.01.1981. SU 418702 A, 05.03.1977. SU 80155 А, 28.03.1960. |
| Имя заявителя: | Федеральное государственное унитарное предприятие "Красноярский машиностроительный завод" | | Изобретатели: | Афанасьев Н.А. | | Патентообладатели: | Федеральное государственное унитарное предприятие "Красноярский машиностроительный завод" |
Реферат | |

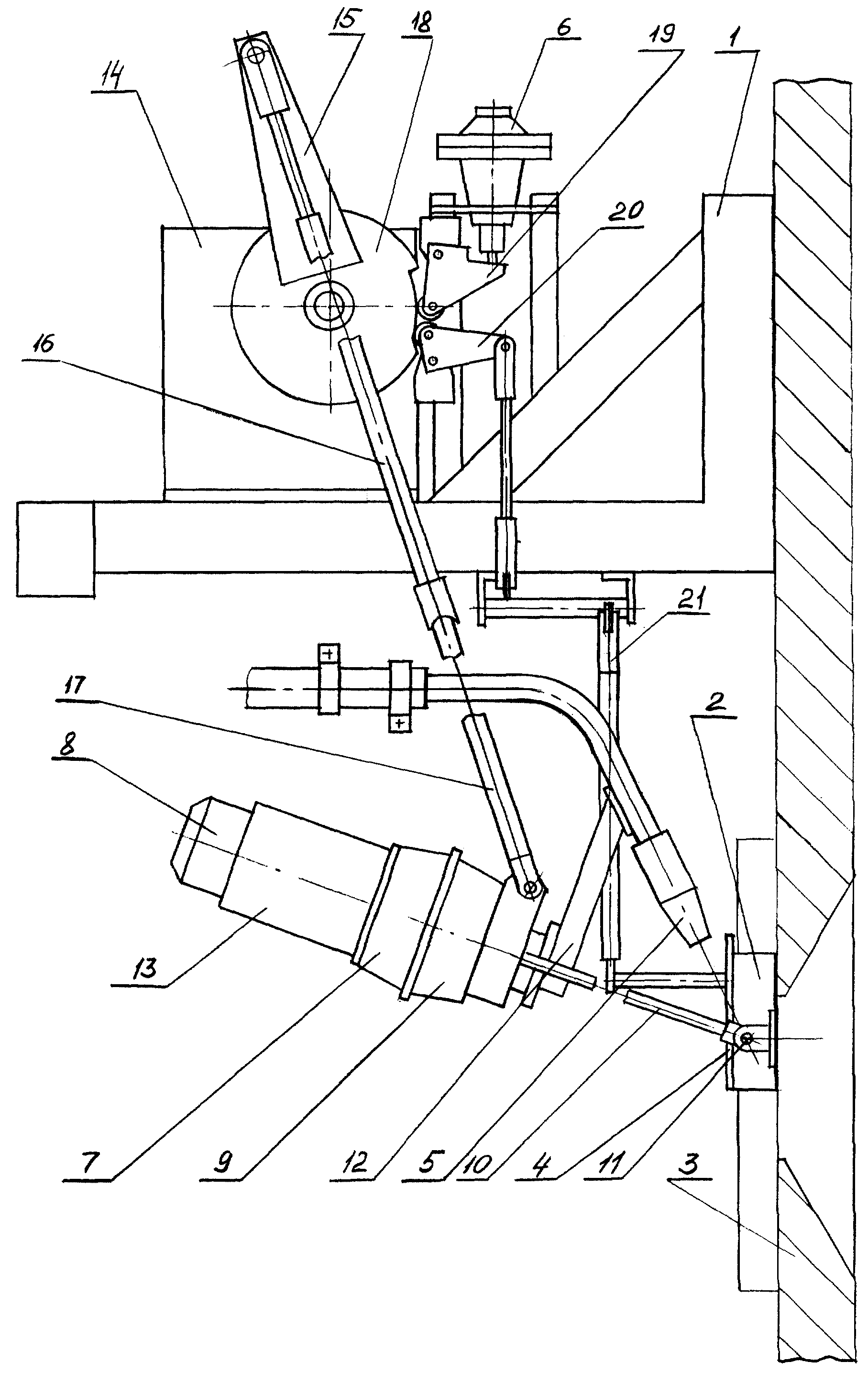

Изобретение относится к очистке теплообменных аппаратов во время их эксплуатации и может быть использовано в энергетической промышленности для очистки топочных экранов котлов. Устройство содержит основание, амбразуру, установленную на стенке котла, снабженную заслонкой, гидромонитор с соплом, ось которого проходит через центр амбразуры, и запорный клапан, установленный на основании, механизм горизонтальной развертки, включающий двигатель, редуктор, размещенный на рычагах с шарнирами, установленными на стенке котла, причем общая ось шарниров горизонтальна и проходит через центр амбразуры, блок микропереключателей. Механизм горизонтальной развертки связан с гидромонитором кронштейном и с помощью тяги и серьги с кривошипом механизма вертикальной развертки. На выходном валу механизма вертикальной развертки установлен дополнительный кулачок, взаимодействующий своей профилированной частью посредством рычагов с запорным клапаном с рычажной системой открывания заслонки. Такое выполнение повышает надежность работы устройства за счет автоматического последовательного открытия запорного клапана и заслонки от одного двигателя. 1 ил.
|
