SU 1800073 A1, 07.03.1993. SU 2126 A1, 15.09.1924. SU 1681031 A1, 30.09.1991. RU 2341733 C1, 20.12.2008. US 4311011 A, 19.01.1982. EP 0073840 A1, 16.03.1983.
Имя заявителя:
Сердечный Александр Семенович (RU), Сердечный Алексей Александрович (RU)
Изобретатели:
Сердечный Александр Семенович (RU) Сердечный Алексей Александрович (RU)
Патентообладатели:
Сердечный Александр Семенович (RU) Сердечный Алексей Александрович (RU)
Реферат

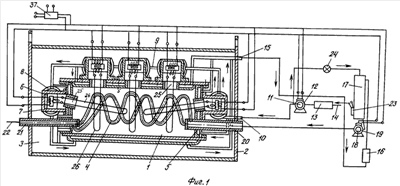

Тепловая станция содержит парогенератор, трансформатор, электрические и тепловые сети. В полости оболочки с теплоизоляционным материалом парогенератора установлены 1-50 труб змеевидной, прямолинейной или спиралеобразной формы. На каждой стальной стенке парогенератора установлены радиаторы, заполненные водой. С наружной стороны на дне верхней оболочки приварены ребра для образования полости для воды, а на крышке установлен радиатор для охлаждения обмоток трансформаторов, которые установлены на крышке и боковых стенках. На территории тепловой станции установлены 1-15 ветровых электростанций. Каждая ветровая электростанция содержит тяговый реверсивный электродвигатель, который соединен с рамой для поворота турбины по встречному направлению ветра, определяемому по направлению стрелки флюгера, который установлен на верхней части рамы. Давление ветра приводит во вращение турбину, вал, маховик, валы редуктора и ротор генератора. От каждого статора генератора переменный электрический ток подается на трансформатор с диодными выпрямителями для преобразования его в постоянный ток, на пятипозиционный переключатель на первичную и вторичную обмотки трансформаторов и провода накаливания парогенератора, на зарядное устройство для зарядки аккумуляторов, на электродвигатели постоянного тока насосов низкого и высокого давления. При давлении ветра, равном нулю, включается пятипозиционный контактный переключатель, к которому подключена электрическая сеть гидроэлектростанции или приливной электростанции. Электрический ток от указанных электростанций подается на трансформатор. 2 ил.
