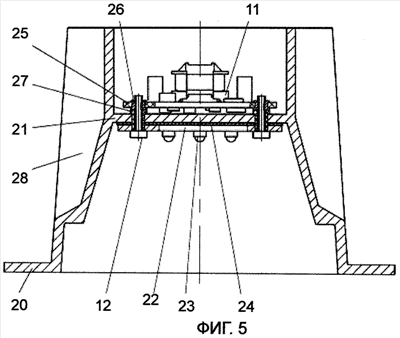

Изобретение относится к осветительной технике. Техническим результатом является уменьшение габаритов, повышение долговечности и эксплуатационных характеристик. Устройство содержит выполненный из теплопроводящего материала тонкостенный корпус с конической и цилиндрической частями и перегородкой между ними, размещенной внутри корпуса, оребрение снаружи корпуса, при этом корпус выполнен в виде цельной без разъемов детали, минеральное стекло, закрепленное в конической части корпуса, закрепленную на перегородке в полости конической части корпуса напротив стекла плату, выполненную из теплопроводящего материала и имеющую светодиоды, токопроводящие дорожки для питания светодиодов и крепежные отверстия, размещенный на перегородке в полости цилиндрической части корпуса блок питания и управления, имеющий печатную плату с токопроводящими дорожками под электронные компоненты, а также крепежные винты. Плата со светодиодами прижата к перегородке через теплопередающую прокладку. Соединение платы со светодиодами с перегородкой и блока питания и управления с перегородкой выполнено крепежными винтами, размещенными в изолирующих втулках и пропущенными через указанную плату, перегородку и корпус питания и управления. По крайней мере, два из указанных винтов выполнены в виде проводников. 6 з.п. ф-лы, 21 ил.
