RU 62445 U1, 10.04.2007. RU 2392538 C2, 20.06.2010. RU 2269716 C1, 10.02.2006. US 6641284 A, 04.11.2003. US 5418384 A, 23.05.1995.
Имя заявителя:
Закрытое акционерное общество "Производственное объединение "Электроточприбор" (RU)
Изобретатели:
Осипов Владимир Михайлович (RU) Суслов Алексей Владимирович (RU)
Патентообладатели:
Закрытое акционерное общество "Производственное объединение "Электроточприбор" (RU)
Реферат

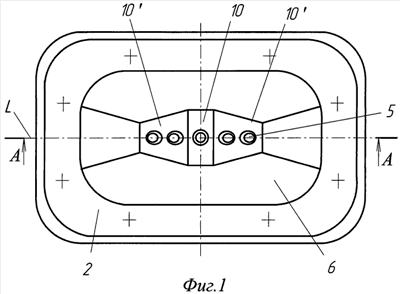

Изобретение относится к светотехнике, предпочтительно к области горно-шахтного осветительного оборудования. Техническим результатом является увеличение яркости освещения по ширине тоннеля и обеспечение формирования увеличенного светового пятна, вытянутого по длине тоннеля. Светильник с источником света на основе светодиодов содержит радиатор с выпуклой базовой поверхностью, образованной совокупностью последовательно сопряженных между собой граней, на которых размещены светодиоды, и отражатель. Технический результат достигается за счет того, что отражатель установлен на базовой поверхности радиатора и выполнен в виде детали корытообразной формы, образованной плоскими боковыми продольными и поперечными стенками и выпуклым граненым дном, повторяющим форму совмещаемой с ним базовой поверхности радиатора. Продольные стенки отражателя образуют между собой угол раскрытия 50-90°, а поперечные стенки отражателя, сопряженные с крайними гранями дна отражателя, размещены вне телесного угла излучения светодиодов, размещенных в этих гранях. Во взрывозащищенном исполнении светильник содержит корпус, выполненный из теплостойкого негорючего полимерного материала с пониженным поверхностным сопротивлением и установленный на основании из теплопроводного материала. Радиатор, размещенный внутри корпуса, соединен с этим основанием посредством металлических втулок, впрессованных в дно корпуса. 6 з.п. ф-лы, 7 ил.
