RU 102747 U1, 10.03.2011. CN 101457988 A, 17.06.2009. EP 2128439 A1, 02.12.2009.
Имя заявителя:
Самохвалов Сергей Яковлевич (RU)
Изобретатели:
Самохвалов Сергей Яковлевич (RU) Берикашвили Валерий Шалвович (RU) Воробьёв Сергей Андреевич (RU)
Патентообладатели:
Самохвалов Сергей Яковлевич (RU)
Реферат

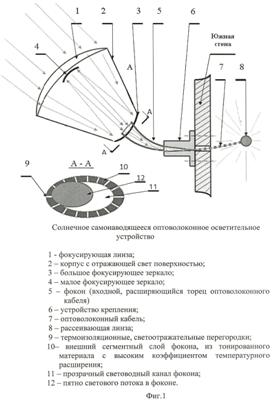

Изобретение относится к области светотехники и предназначено для освещения темных помещений естественным солнечным светом. Техническим результатом является увеличение КПД счет уменьшения апертуры и увеличения угла падения световых лучей на входной торец оптоволоконного кабеля, особенно в утренние и вечерние часы, и обеспечение высокой электрической безопасности даже в помещениях с высокой влажностью. В устройстве используется коллектор, состоящий из корпуса, эллипсовидной фокусирующей линзы и двух фокусирующих большого и малого зеркал. Линза и зеркала сужают солнечный световой поток и направляют его на входной расширяющийся в виде фокона торец оптоволоконного кабеля в течение всего светового дня. Оптоволоконный кабель специальной конструкции, входной торец которого выполнен в виде фокона, сужает световой поток и осуществляет наведение коллектора на солнце. Входной гибкий фокон имеет специальный внешний сегментный слой, выполненный из тонированного материала с большим коэффициентом температурного расширения. Такая конструкция фокона позволяет ему, изгибаясь, подобно биметаллической пластине, направлять фокусирующий блок (коллектор) на солнце. 1 ил.
