US D484619 S, 30.12.2003. RU 2005107784 A, 20.01.2006. RU 36682 U1, 20.03.2004. RU 43510 U1, 27.01.2005. JP 2004158400 A, 03.06.2004. US 0007500762, 10.03.2009. US 7481550 B1, 27.01.2009.
Имя заявителя:
Общество с ограниченной ответственностью "Кайларго" (RU)
Изобретатели:
Владимиров Игорь Анатольевич (RU) Ставинов Виталий Иосифович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Кайларго" (RU)
Реферат

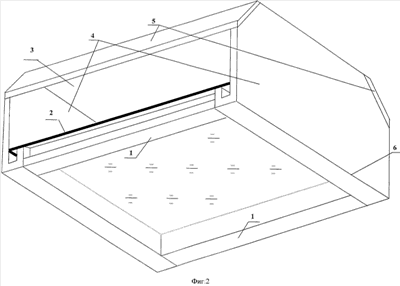

Изобретение относится к модульным подвесным светильникам потолков жилых и производственных зданий. В светильнике подъем прозрачной плитки над уровнем подвесного потолка осуществляется выступами в боковых гранях короба и двумя стяжками, которые одновременно упрочняют корпус светильника внизу, повышая его жесткость. При этом острые режущие кромки граней корпуса оказываются внутри короба, в то время как снаружи оказываются не острые, а закругленные ребра Г-образного профиля, сформированные при прессовании короба. В короб вводятся две стяжки из алюминиевого Г-образного профиля, жестко фиксирующие положение нижних частей граней короба и одновременно создающие часть опорной поверхности для установки прозрачной плитки. При изготовлении корпуса светильника нижние части противоположных граней короба прессуются в виде Г-образного профиля, ширина и высота которого равны ширине и высоте стяжек, так что при креплении их заподлицо нижнего ребра короба верхние грани всех Г-образных профилей образуют единую горизонтальную опорную поверхность установки прозрачной плитки. Конструкция модульного светильника отличается повышением безопасности работы за счет сокрытия части острых режущих кромок внутри корпуса, повышением прочности за счет введения стяжек и снижением материалоемкости изделия за счет замены П-образных профилей Г-образными. При этом повышаются безопасность и технологичность изделия, снижается его себестоимость. 2 ил.
