RU 59774 U1, 27.12.2006. RU 59204 U1, 10.12.2006. RU 2188981 C2, 01.10.2002. US 6148551 A, 21.11.2000. WO 03098097 A1, 27.11.2003.
Имя заявителя:
Булатов Александр Григорьевич (RU), Булатов Евгений Александрович (RU), Булатов Кирилл Александрович (RU)
Изобретатели:
Булатов Александр Григорьевич (RU) Булатов Евгений Александрович (RU) Булатов Кирилл Александрович (RU)
Патентообладатели:
Булатов Александр Григорьевич (RU) Булатов Евгений Александрович (RU) Булатов Кирилл Александрович (RU)
Реферат

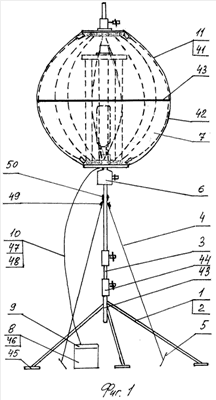

Установка осветительная «Шар световой - Зонтик» содержит основание в виде раздвигающихся в стороны стоек, закрепленный на основании телескопический штатив, боковые растяжки со средствами для крепления в грунт, также блок электронного управления с кнопочным пультом управления, кабелем связанный с источником освещения, установленным на поворотном шарнире верхней части телескопического штатива, источник освещения выполнен в виде замкнутой оболочки, внутри которой размещен каркас, выполненный в виде нижнего установочного фланца с отверстиями для охлаждения, связанного с отражательной пластиной, с кронштейном для установки ламп, с защитной решеткой, причем каркас с защитной решеткой препятствует соприкосновению оболочки с лампой, центрирующий стержень, проходящий по высоте оболочки и выходящий вверх за оболочку через указанное верхнее отверстие, в верхней части которого внутри оболочки установлена ограничительная пластина, в нижней части источника освещения, снаружи оболочки, установлена нижняя кольцевая пластина, связанная посредством крепежа с нижним установочным фланцем, так что нижняя часть оболочки размещена между кольцевой пластиной и нижним установочным фланцем. Оболочка выполнена из связанных между собой двух частей в виде абажура, размещенного на зонтообразных спицах, закрепленных поверх каркаса через переходники шарнирным соединением на верхней ограничительной пластине и нижнем установочном фланце, центрирующий стержень снизу посредством втулочной муфты с фиксатором закреплен на отражательной пластине. В верхней части центрирующего стержня над оболочкой в свободном состоянии передвигается муфта со стопорным механизмом, крайнее нижнее положение которой придает зонтообразным спицам и оболочке необходимый объем. Верхняя часть оболочки закреплена между ограничительной пластиной и верхней кольцевой пластиной, размещенной над оболочкой, причем указанные пластины связаны крепежными элементами. Технический результат - снижение себестоимости и повышение быстродействия устройства. 4 ил.
