Общество с ограниченной ответственностью "Аккорд Эстейт" (RU)
Изобретатели:
Саенко Виктор Алексеевич (RU) Моисеенко Никита Викторович (RU) Фазилов Ренат Рамилевич (RU) Григорьев Антон Александрович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Аккорд Эстейт" (RU)
Реферат

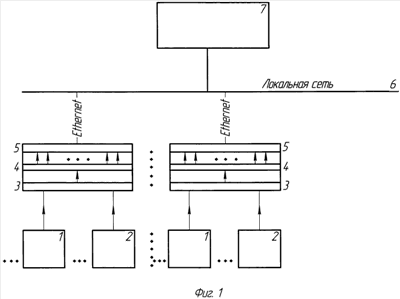

Изобретение относится к трубопроводному транспорту и может быть использовано в системах определения места утечки нефтепродуктов в нефтепродуктопроводах, а также определения мест течи и разгерметизации в труднодоступных местах нефтепродуктопроводов. Система обнаружения утечек нефтепродуктопровода содержит центральный сервер мониторинга состояния герметичности нефтепродуктопровода, соединенный в, по меньшей мере, одну информационно-вычислительную локальную сеть с, по меньшей мере, двумя расположенными вдоль нефтепродуктопровода блоками обнаружения утечек на нефтепродуктопроводе, которые размещены в соответствующих, по меньшей мере, двух пунктах мониторинга состояния герметичности нефтепродуктопровода. Каждый блок обнаружения утечек на нефтепродуктопроводе содержит контроллер, аналого-цифровой преобразователь, узел фильтрации сигналов. В каждый блок входят, по меньшей мере, один датчик избыточного давления, и, по меньшей мере, один гидрофон, расположенный с возможностью контакта с перекачиваемым по нефтепродуктопроводу жидким нефтепродуктом. Выходы датчика избыточного давления и гидрофона соединены через узел фильтраций сигналов со входом аналого-цифрового преобразователя, соединенного выходами со входами контроллера. Контроллер выполнен с возможностью подключения выходами к информационно-вычислительной локальной сети. Результатом использования изобретения является высокая чувствительность к утечкам, вызванным несанкционированными врезками, малое время детектирования утечки, высокая точность локализации места утечки (врезки), отсутствие ложных сигнализаций об утечке. 10 з.п. ф-лы, 2 ил.
