SU 1800215 A1, 07.03.1993. RU 2377045 C1, 27.12.2009. RU 40391 U1, 10.09.2004. CN 201330934 Y, 21.10.2009. CN 201723980 U, 26.01.2011.
Имя заявителя:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального обазования "Санкт-Петербургский государственный горный университет" (RU)
Изобретатели:
Тарасов Юрий Дмитриевич (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального обазования "Санкт-Петербургский государственный горный университет" (RU)
Реферат

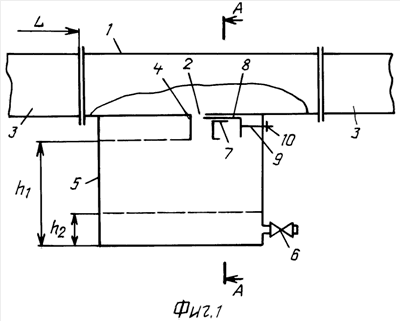

Изобретение относится к строительству и эксплуатации магистральных нефтепроводов. Способ заключается в выведении воды через размещенное в нижней части трубы щелевое отверстие на участке нефтепровода. Воду аккумулируют в баке при периодическом выпуске воды из него. При этом выпускное отверстие открывают при достижении уровня воды в баке, соответствующего нижнему срезу патрубка на щелевом отверстии, а перекрывают выпускное отверстии при уровне воды в баке над выпускным отверстием. Величину щелевого отверстия при необходимости регулируют с помощью задвижки с винтовым приводом. Устройство, реализующее способ, выполнено в виде участка нефтепровода с поперечным щелевым отверстием в нижней части трубы, ориентированным в поперечном направлении относительно продольной оси трубопровода при величине стрелы сегмента, равной максимально возможной, с минимальным запасом, высоте слоя воды в нижней части трубы. Щелевое отверстие снабжено ориентированным вниз патрубком, а под щелевым отверстием размещен бак для воды, стенки которого герметично прикреплены к трубе. В нижней части бака размещен снабженный электроприводом клапан для выпуска воды. С наружной стороны трубы с возможностью перекрытия щелевого отверстия по длине и ширине и с возможностью смещения относительно трубы в осевом направлении при возможности взаимодействия с направляющими патрубка размещена задвижка дугообразной формы. Задвижка снабжена штоком, ориентированным параллельно оси трубы и снабженным винтовым приводом его осевого смещения, размещенным на боковой стенке бака для воды. Техническим результатом заявленной группы изобретений является возможность непрерывно удалять воду из нефтепровода с исключением потерь нефти при выполнении этой операции при минимальных капитальных и эксплуатационных затратах. 2 н.п. ф-лы, 3 ил.
