ЕР 0920578 В1, 13.08.2003. US 5003782 A1, 02.04.1991. US 2007/283705 A1, 13.12.2007. RU 55928 U1, 27.08.2006.
Имя заявителя:
ЭВЕ ЭНЕРГИ АГ (DE)
Изобретатели:
ЛЕНК Андреас (DE)
Патентообладатели:
ЭВЕ ЭНЕРГИ АГ (DE)
Приоритетные данные:
04.08.2008 DE 102008036244.1
Реферат

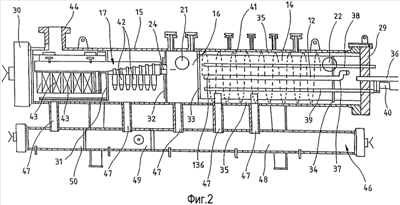

Изобретение относится к устройству для непрерывного кондиционирования поступающего из хранилища природного газа перед его закачкой в распределительные трубопроводы для поставки потребителям. Устройство содержит смесительную станцию для изготовления горючего газа из природного газа и кислорода, реакционный аппарат, по меньшей мере одну станцию осушки с сепаратором и по меньшей мере одну расширительную арматуру. Реакционный аппарат и по меньшей мере одна сепарационная камера сепаратора расположены в закрытом корпусе. В корпусе между реакционным аппаратом и сепарационной камерой расположена смесительная камера, в которую заходит первая подводящая линия поступающего из хранилища холодного природного газа. Предусмотрен перепуск для непосредственного входа вытекающего из реакционного аппарата горячего природного газа в смесительную камеру. Смесительная камера имеет выпускное устройство, которое ведет в сепарационную камеру. Реакционный аппарат, сепарационная камера и смесительная камера имеют сливные устройства для отвода конденсата в конденсатные ловушки. Вторая подводящая линия поступающего из хранилища природного газа заходит в корпус в зоне, которая соответствует расположению реакционного аппарата в корпусе. На входе подводящих линий для природного газа в корпус предусмотрена расширительная арматура. Технический результат: возможность прямой закачки природного газа из хранилища в трубопроводы. 12 з.п. ф-лы, 2 ил.
