SU 1640493 A1, 07.04.1991. RU 2042874 C1, 27.08.1995. SU 1153171 A, 30.04.1985. SU 1333940 A, 30.08.1987. US 5520000 A, 28.05.1995.
Имя заявителя:
Общество с ограниченной ответственностью НПО "ПОИСК" (RU)
Изобретатели:
Клюнин Олег Станиславович (RU) Елкин Николай Михайлович (RU)
Патентообладатели:
Общество с ограниченной ответственностью НПО "ПОИСК" (RU)
Реферат

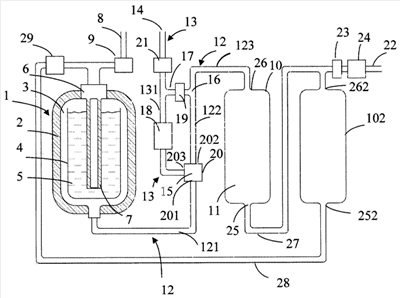

Изобретение относится к газовой промышленности. Устройство для приема сжиженного природного газа, его газификации и подачи газообразного продукта потребителю, содержащее, по меньшей мере, один газификатор 1, включающий наружный сосуд 2 высокого давления, имеющий полость 3, в которой размещен внутренний сосуд 4 без перепада давления, полость 5 которого сообщена с полостью 3 наружного сосуда 2 высокого давления и соединена со средством подвода к магистралям заправки, снабжено по меньшей мере, одним баллоном 10 высокого давления, полость 11 которого соединена со средством подвода к магистралям подачи газообразного продукта потребителю и средством отвода газообразного продукта из газификатора, включающим первый трубопровод 12, соединяющий полость 3 наружного сосуда 2 газификатора 1 и полость 11 баллона 10 высокого давления, второй трубопровод 13, имеющий участок 131, параллельно подключенный к первому трубопроводу 12 двумя соединениями 15 и 16, последовательно расположенными по ходу течения газообразного продукта от газификатора 1 к баллону 10 высокого давления, компрессор 18, установленный на указанном участке второго трубопровода 13, и переключатель 20, установленный на первом по ходу течения газообразного продукта из газификатора соединении 15 трубопроводов 12 и 13, имеющий вход 201, соединенный с первым трубопроводом 12 со стороны газификатора 1, и два выхода 202 и 203, первый из которых (202) соединен с первым трубопроводом 12 со стороны баллона 10 высокого давления, а второй (203) - со вторым трубопроводом 13, перед компрессором 18, при этом переключатель 20 выполнен с возможностью подачи газообразного продукта на первый (202) или второй (203) выход. Техническим результатом изобретения является обеспечение длительного хранения сжиженного природного газа и/или его газообразного продукта без дренажа. 13 з.п. ф-лы, 1 ил.
