SU 1477971 A1, 07.05.1989. SU 836422 A, 07.06.1981. SU 248397 A, 04.12.1969.
Имя заявителя:
Гребенюк Геннадий Петрович (RU), Андросов Анатолий Александрович (RU)
Изобретатели:
Андросов Анатолий Александрович (RU) Гребенюк Геннадий Петрович (RU)
Патентообладатели:
Гребенюк Геннадий Петрович (RU) Андросов Анатолий Александрович (RU)
Реферат

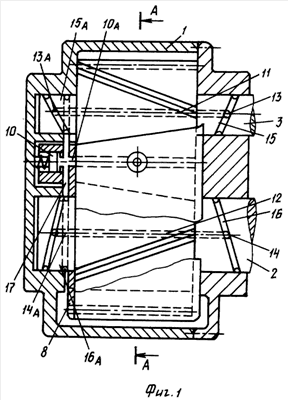

Изобретение относится к смазочным системам замкнутого типа самообеспечения и может найти применение для смазывания высоконагруженных зубчатых передач и их подшипниковых опор, используемых в энергетическом, шахтном оборудовании, в приводах морских и речных судов, в редукторах и т.д. Самосмазывающаяся зубчатая передача содержит корпус (1), смонтированные на валах (2, 3) косозубые колеса (5, 6). Зубья и впадины косозубых колес в нормальном сечении имеют эллиптический профиль с радиально расположенной большой осью эллипса, равной произведению малой оси эллипса на секанс угла наклона зубьев. Колодка охватывает со стороны всасывания сегментными выборками внешние поверхности колес. Щека (8) размещена со стороны полости нагнетания между торцами колес и стенкой корпуса. Подпружиненные плунжеры (8, 9) размещены в колодке и щеке (8). От вращения колес происходит затягивание масла в межзубовые впадины и продавливанием его в осевом направлении, и через каналы в щеке (8), валах (2, 3) осуществляется подача масла в подшипниковые опоры. Масло, затягиваясь и продвигаясь вдоль оси колесной пары, раздвигает на величину зазора в зацеплении колеса, тем самым создает масляный клин между зубом и впадиной колес, а также между цапфой и отверстием опоры. За счет этого можно добиться повышения долговечности, нагрузочной способности и КПД зубчатой передачи в целом. 3 ил.
