RU 2374089 C1, 27.11.2009. SU 1434164 A1, 30.10.1988. ЕР 0392513 A1, 17.10.1990. RU 2272716 C1, 27.03.2006.
Имя заявителя:
Общество с ограниченной ответственностью "АТР-ХОЛДИНГ" (RU)
Изобретатели:
Андряков Евгений Иванович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "АТР-ХОЛДИНГ" (RU)
Реферат

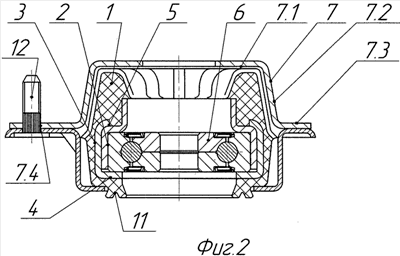

Изобретение относится к области машиностроения и может быть использовано при конструировании и производстве верхней опоры стойки для передней подвески автомобилей. Верхняя опора передней подвески состоит из резинового виброизолятора (1), внутреннего металлического корпуса (2), наружного металлического корпуса (7) с элементами крепления (12) и дополнительной цилиндрической втулки (3). Внутренний металлический корпус выполнен в виде втулки, имеющей две цилиндрические части, и разъемно или неразъемно соединен с резиновым виброизолятором. В одну из цилиндрических частей втулки помещен и закреплен подшипник (6) качения. Цилиндрическая втулка неразъемно соединена с резиновым виброизолятором. На одной из торцевых сторон втулки выполнена отбортовка (4). Подшипник качения помещается во внутренний объем. Внутренний объем образован между дополнительной втулкой, вставленной со стороны противоположной отбортовке, и большей по диаметру частью внутреннего корпуса. Дополнительная втулка скреплена с внутренним корпусом с помощью завальцовки (5). Достигается снижение габаритных размеров и массы верхней опоры стойки, улучшение экплуатационных характеристик. 1 з.п. ф-лы, 4 ил.
