RU 50627 U1, 20.01.2006. SU 1238736 A3, 15.06.1986. RU 2298131 C2, 27.04.2007. RU 2241898 C1, 10.12.2004. DE 2623565 A1, 01.12.1977.
Имя заявителя:
Крайнов Борис Владимирович (RU)
Изобретатели:
Крайнов Борис Владимирович (RU)
Патентообладатели:
Крайнов Борис Владимирович (RU)
Реферат

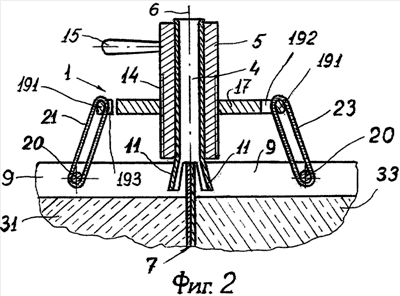

Изобретение относится к устройствам для соединения и фиксации съемных теплоизоляционных панелей (СТП) с наружной кромкой боковых стенок. Стяжной замок содержит захват, связанный с подъемным механизмом, и N (N=3, 4, 6) одинаковых зацепов, соответствующих числу одновременно скрепляемых этим замком СТП. Захват выполнен в виде плоского основания с отверстием и равномерно расположенными N тяговыми крюками. Зацеп выполнен в виде гибкого кольцевого элемента. Зацеп с помощью держателя закреплен на СТП, а с другой стороны находится в зацеплении с тяговым крюком захвата. Тяговый механизм содержит стойку и соосно надетую на нее втулку. Стойка выполнена с N радиальными опорно-стопорными пазами, которые расположены на ее торце, обращенном к скрепляемым между собой СТП. Согласно первому варианту захват навинчен на втулку подъемного механизма, при этом втулка установлена на стойке с возможностью вращения, а также оперта на стойку в осевом направлении. Согласно второму варианту втулка выполнена с толкателем и навинчена на стойку. Основание захвата надето на втулку с обеспечением ее вращения и опирается на выполненный на ее боковой поверхности толкатель. Технический результат: сокращение времени на монтаж и демонтаж СТП, возможность контроля величины приложенного к СТП усилия, сокращение количества стяжных замков. 2 н.п. ф-лы, 11 ил.
