RU 2220362 C1, 27.12.2003. SU 1560888 A2, 30.04.1990. RU 2117851 C1, 20.08.1998. CN 201715175 U, 19.01.2011. CN 2643134 Y, 22.09.2004.
Имя заявителя:
Рябинин Вячеслав Петрович (RU)
Изобретатели:
Рябинин Вячеслав Петрович (RU)
Патентообладатели:
Рябинин Вячеслав Петрович (RU)
Реферат

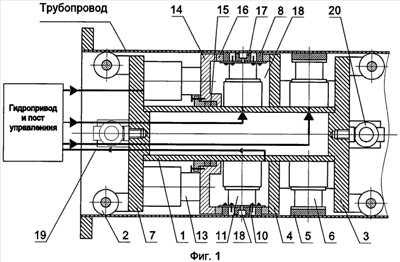

Группа изобретений относится к трубопроводному транспорту и может быть использована для перекрытия трубопроводов в технологических целях (монтаж, ремонт, испытания и т.п.). Способ реализуется мобильным устройством для технологического перекрытия трубопровода, которое вводят в трубопровод, перемещают в место перекрытия и закрепляют стопорным узлом. Мобильное устройство содержит корпус на опорах качения, стопорный и герметизирующий узлы, их гидропривод. Герметизирующий узел выполнен в виде ряда колец, собранных из уплотняющих сегментов. Уплотняющие сегменты смежных колец смещены на половину их окружного шага и установлены концентрично проточной части трубопровода на подвижных элементах опорного разрезного кольца с возможностью поджатия к внутренней поверхности трубопровода и сжатия в осевом направлении жестким диском. Подвижные элементы опорного разрезного кольца и жесткий диск перемещаются гидроцилиндрами. Техническим результатом заявленной группы изобретений является повышение надежности устройства перекрытия трубопровода изнутри. 2 н.п. ф-лы, 4 ил.
