CN 2486820 Y, 17.04.2002. SU 1682714 A1, 07.10.1991. RU 14530 U1, 10.08.2000. RU 2626 U1, 16.08.1996. JP 2007296490 A, 15.11.2007. JP 2006320904 A, 30.11.2006.
Имя заявителя:
Мельников Павел Эдуардович (RU)
Изобретатели:
Мельников Павел Эдуардович (RU)
Патентообладатели:
Мельников Павел Эдуардович (RU)
Реферат

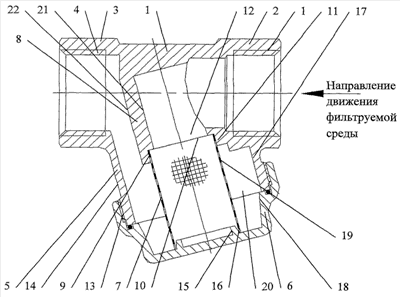

Фильтр предназначен для фильтрации среды, проходящей через него. Фильтр содержит корпус 1, имеющий расположенные на одной оси с противоположных сторон входной 2 и выходной 3 муфтовые патрубки с участками внутренней резьбы 4 и расположенную в радиальном направлении относительно оси муфтовых патрубков 2, 3 фильтровальную камеру 5, крышку 6 фильтровальной камеры 5, а также фильтрующий элемент 7 в форме втулки. Просвет полости корпуса 1 между муфтовыми патрубками 2, 3 перекрыт разделительной перемычкой 8, проходящей в фильтровальную камеру 5. Фильтровальная камера 5 имеет сопряженный с торцевой частью 10 фильтрующего элемента 7 кольцевой центрирующий элемент 9, который проходит по разделительной перемычке 8 и части корпуса 1 в зоне 11 входного муфтового патрубка 2. По центру кольцевого центрирующего элемента 9 расположено отверстие 12 в полость входного муфтового патрубка 2. Крышка 6 фильтровальной камеры 5 выполнена в виде колпачка с участком внутренней резьбы 13 по краю, которой он закреплен на участке наружной резьбы фильтровальной камеры 5, и кольцевым центрирующим элементом 15 на его дне, который сопряжен с торцевой частью 16 фильтрующего элемента 7. Внутренние боковые стенки 17 фильтровальной камеры 5 и внутренние боковые стенки 18 крышки 6 фильтровальной камеры 5 расположены на расстоянии от наружной поверхности 19 фильтрующего элемента 7 для образования расположенной вокруг фильтрующего элемента 7 кольцевой полости 20, сообщающейся с полостью выходного муфтового патрубка 3 вдоль разделительной перемычки 8. Кольцевые центрирующие элементы 9 и 15, а также фильтрующий элемент 7 расположены на одной оси, пересекающейся с осью расположения входного 2 и выходного 3 муфтовых патрубков под острым к ней углом с частью оси со стороны входного муфтового патрубка 2. Боковые поверхности 21 и 22 выполнены с линейными образующими, параллельными оси фильтрующего элемента 7, который выполнен с фильтрующей способностью, лежащей в пределах 15-10000 мкм. Технический результат заключается в расширении арсенала средств фильтрации протекающей по трубопроводу транспортируемой среды, позволяющих использовать фильтрующие элементы с различной фильтрующей способностью в широком диапазоне значений, в частности за счет интенсификации протекания среды через фильтрующий элемент. 6 з.п. ф-лы, 1 ил.
