RU 2120578 C1, 20.10.1998. RU 2196244 C1, 10.01.2003. SU 972192 A1, 07.11.1982. US 4033121 A, 05.07.1977.
Имя заявителя:
Открытое акционерное общество "Корпорация "Московский институт теплотехники" (ОАО "Корпорация "МИТ") (RU), Российская Федерация, от имени которой выступает Министерство обороны Российской Федерации (RU)
Изобретатели:
Соломонов Юрий Семенович (RU) Черепов Владимир Иванович (RU) Лобанов Олег Александрович (RU) Тумановская Валентина Павловна (RU) Чекушин Александр Дмитриевич (RU)
Патентообладатели:
Открытое акционерное общество "Корпорация "Московский институт теплотехники" (ОАО "Корпорация "МИТ") (RU) Российская Федерация, от имени которой выступает Министерство обороны Российской Федерации (RU)
Реферат

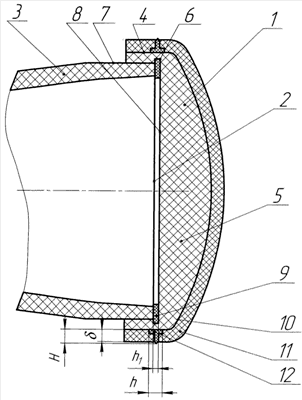

Изобретение относится к области машиностроения и может быть использовано для испытаний регулируемых сопловых блоков летательных аппаратов. Защитная заглушка установлена с помощью клеевого шва на срезе трубопровода, изготовленного из эрозионно стойкого пресс-материала. Заглушка выполнена виде цилиндрического стакана, в днище которого имеется радиальная проточка, перекрывающая срез трубопровода, с установленной в ней прокладкой из антиадгезионного материала. Защитная заглушка выполнена из материала, обладающего более низкими прочностными характеристиками, чем материал трубопровода. Заглушка с наружной стороны покрыта теплозащитным материалом, в котором с наружной стороны заглушки в зоне радиальной проточки установлена по посадке кольцевая втулка. Ширина втулки в зоне контакта с защитной заглушкой превышает ширину радиальной проточки, а ее высота, как минимум, равна толщине слоя теплозащитного материала. В поперечном сечении кольцевая втулка выполнена в форме сужающегося профиля от оси заглушки к периферии. Использование изобретения повысит надежность работы защитной заглушки при воздействии с наружной стороны взрыва или тепла. 1 ил.
