RU 2184901 С2, 10.07.2002. SU 1760229 A1, 07.09.1992. SU 1262181 A1, 07.10.1986. JP 4125391 A, 24.04.1992. GB 926091 A, 15.05.1963.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Камская государственная инженерно-экономическая академия" (RU)
Изобретатели:
Ахметшин Роберт Султанович (RU) Арсланов Ильяс Миргарифович (RU) Харчук Сергей Иванович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Камская государственная инженерно-экономическая академия" (RU)
Реферат

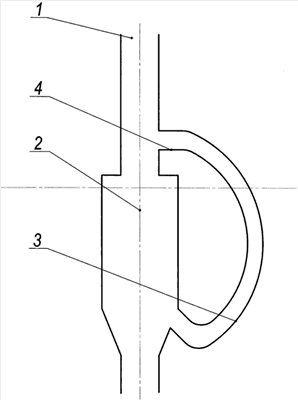

Устройство предназначено для гашения гидроударов в системах трубопроводов, транспортирующих жидкости. Устройство состоит из прямолинейного участка трубы постоянного диаметра, дополнительно оснащено последовательно расположенным расширенным участком трубы («катушкой») с диаметром, по крайней мере, в 2 раза большим, чем диаметр предшествующего прямолинейного участка трубы, а также байпасным отводом, соединяющим упомянутую «катушку» с предшествующим прямолинейным участком трубы, причем ось отвода байпаса и ось «катушки» предусмотрены под острым углом, ось врезки байпасного отвода с осью прямолинейного участка трубы предусмотрена под прямым углом, а расстояние отвода от «катушки» до врезки в прямолинейный участок трубы в среднем равно половине волны возможного гидроудара. Технический результат - повышение надежности и уменьшение значительных затрат на эксплуатацию устройства гашения гидроударов. 1 ил.
