УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ МЕСТОНАХОЖДЕНИЯ ОЧИСТНЫХ И ДИАГНОСТИЧЕСКИХ СНАРЯДОВ В ТРУБОПРОВОДЕ | |
Номер публикации патента: 2184307 | |
Редакция МПК: | 7 | Основные коды МПК: | F17D005/06 F16L055/48 | Аналоги изобретения: | RU 2110729 C1, 10.05.1998. SU 1458647 A1, 15.02.1989. RU 2109206 C1, 20.04.1998. RU 2097649 C1, 27.11.1997. SU 1733837 A1, 15.05.1992. ЕР 0607611 A1, 27.07.1994. |
Имя заявителя: | Абдулаев Азат Адильшаевич | Изобретатели: | Абдулаев А.А. Фаизова Л.Х. | Патентообладатели: | Абдулаев Азат Адильшаевич Фаизова Лилия Халитовна |
Реферат | |

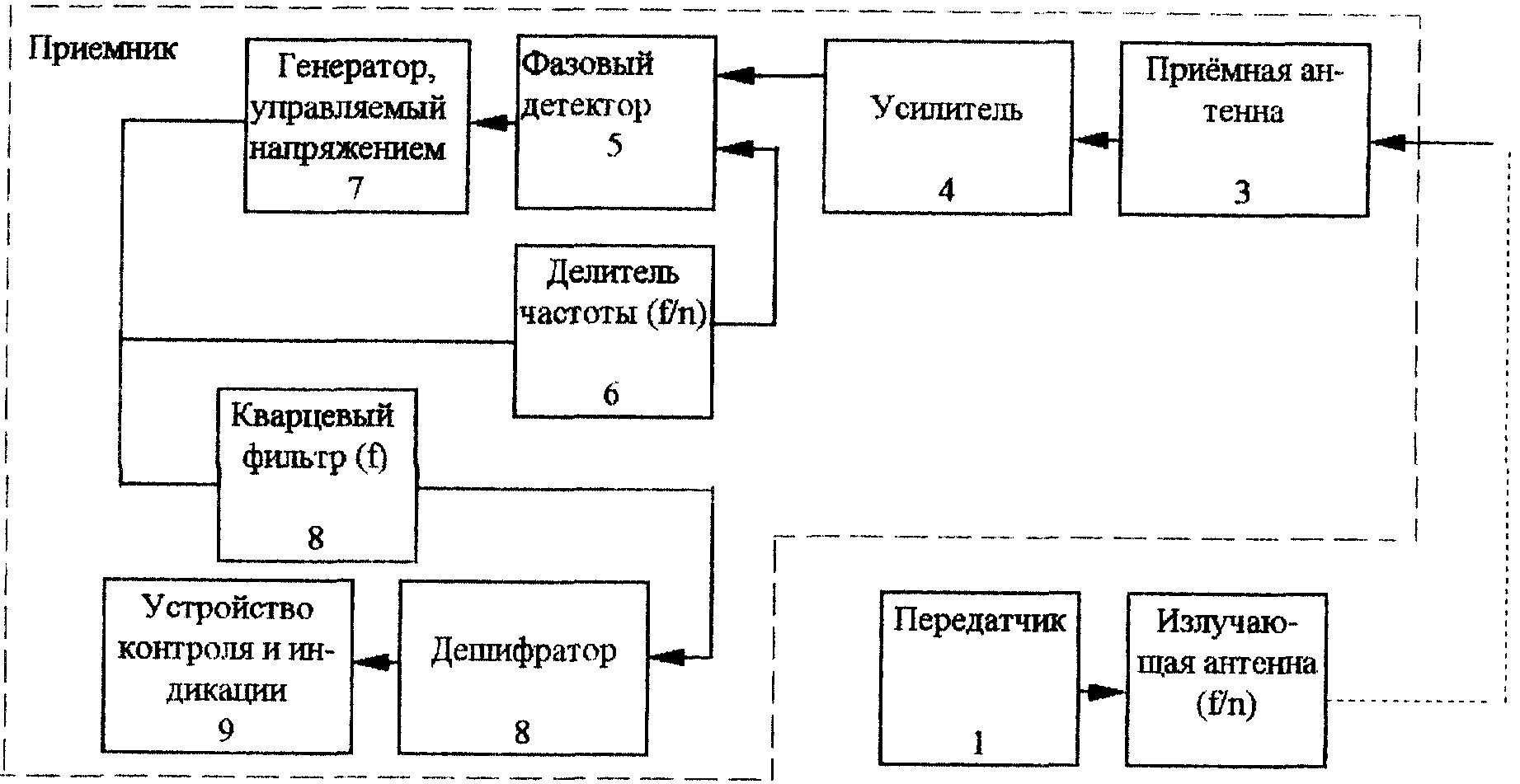

Изобретение относится к трубопроводному транспорту, в частности к эксплуатации магистральных и промысловых трубопроводов, и предназначено для поиска и определения местонахождения с поверхности грунта застрявших и контроля прохождения движущихся очистных и диагностических устройств (снарядов). Техническим результатом изобретения является увеличение быстродействия, повышение надежности распознавания сигналов передатчика и помехоустойчивости приемника, увеличение расстояния устойчивого приема сигнала передатчика и повышение информативности путем изменения частоты передачи и приема отдельных информативных сигналов от десятых долей до единиц герц, при этом не изменяя электрические и конструктивные параметры приемных и передающих устройств. В устройстве, содержащем приемник и передатчик электромагнитных сигналов, выход последнего соединен с излучающей антенной, сигналы которой улавливает антенна переносного приемника, расположенного над трубопроводом на поверхности грунта, выход которой последовательно соединен с усилителем, дешифратором, устройством контроля и индикации, согласно изобретению между усилителем и дешифратором введены последовательно соединенные друг с другом фазовый детектор, генератор, управляемый напряжением, и кварцевый фильтр, а ко второму входу фазового детектора соединен выход делителя частоты, вход которого соединен с выходом генератора, управляемого напряжением. 1 ил.
|
