КУВАЛДИН А.Б. Индукционный нагрев магнитной стали на промышленной частоте. Итоги науки и техники. Электротехнологии. Том 2. - М.: ВИНИТИ, 1976. RU 4526 U1, 16.07.1997. RU 8379 U1, 16.11.1998. US 4388510 А, 14.06.1983. US 4486641 А, 04.12.1984.
Имя заявителя:
Общество с ограниченной ответственностью "Газ-Проект Инжиниринг" (RU)
Изобретатели:
Конесев Сергей Геннадьевич (RU) Хлюпин Павел Александрович (RU) Макулов Ирек Альбертович (RU) Никитин Юрий Александрович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Газ-Проект Инжиниринг" (RU)
Реферат

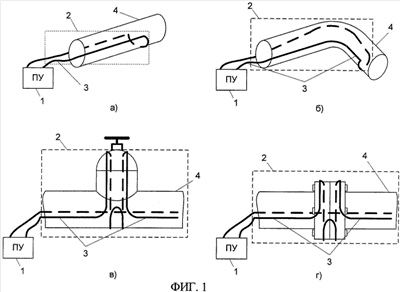

Изобретение относится к области электротермии и может быть использовано для поддержания температуры трубопроводов в рабочем диапазоне, а также для защиты от замораживания трубопроводов и стартового разогрева трубопроводов до рабочей температуры. Установка индукционного нагрева трубопроводов содержит устройство преобразования и управления, нагревательный элемент, устройство преобразования и управления выполнено на основе автономного инвертора тока с квазирезонансной коммутацией, а нагревательный элемент представляет собой проводник с многопроволочной токопроводящей жилой высокой проводимости в термостойкой изоляции, расположенный вдоль оси трубопровода, либо под углом к этой оси, одним витком образующим контур или включенными параллельно витками нескольких контуров для формирования температурного поля. Регулирование температурного поля возможно за счет перемещения проводника одного контура по сечению трубопровода, при расположении проводника прямого направления относительно обратного на максимальном расстоянии, равном диаметру трубы, передача тепла будет максимальной, по всему сечению трубопровода, по мере сближения прямого и обратного провода по сечению трубопровода уменьшается и температурное поле воздействия. Изобретение позволит расширить функциональные возможности формирования теплового поля системы обогрева, улучшить ремонтопригодность, повысить управляемость процессами тепловыделения, уменьшить массу и габариты. 1 з.п. ф-лы, 3 ил.
