DE 2705361 A1, 10.08.1978. DE 4031879 A1, 30.04.1992. US 4108476 A, 22.08.1978. EP 0949444 A2, 13.10.1999. US 4111466 A, 05.09.1978. US 4315408 A, 16.02.1982. SU 890008 A1, 15.12.1981.
Имя заявителя:
СИНГЛ БОЙ МУРИНГС ИНК. (CH)
Изобретатели:
КО Жан-Пьер (FR) ПОЛЛАК Джек (MC) ВИЛЛЕ Хейн (FR) ВАН ДЕЙК Лиселотте (NL)
Патентообладатели:
СИНГЛ БОЙ МУРИНГС ИНК. (CH)
Приоритетные данные:
08.06.2005 EP 05105011.0
Реферат

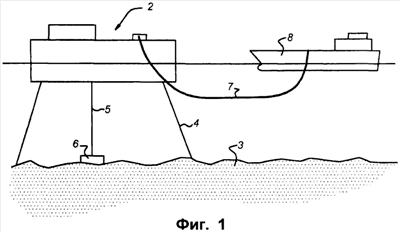

Изобретение относится к гибкому шлангу для перекачки криогенных жидкостей (7) для соединения двух криогенных установок, который при использовании в морских условиях вытягивается и имеет длину, по меньшей мере, 20 м, предпочтительно, по меньшей мере, 100 м. Данный шланг содержит внутренний шланг (10), по меньшей мере, двумя участками (12, 13), соединенные между собой посредством, по меньшей мере, двух внутренних соединительных элементов (16, 17; 30а, 30b; 72, 73), проходящих в поперечном направлении. Внутренний шланг является гибким и содержит гибкую упрочненную стенку, имеющую внутренний диаметр, по меньшей мере, 10 см. Наружный шланг (11), окружающий внутренний шланг, содержащий водонепроницаемый эластомерный или композиционный материал и включающий, по меньшей мере, два участка (20, 21), соединенных между собой посредством двух наружных соединительных элементов (24, 25). Наружный шланг имеет толщину стенки, по меньшей мере, 2 см, радиус изгиба, по меньшей мере, 2 м и внутренний диаметр, по меньшей мере, 20 см. Внутренний шланг удерживается на расстоянии от наружного шланга посредством ряда разделительных элементов (28, 29), перекрывающих расстояние hi между наружной стенкой внутреннего шланга и внутренней стенкой наружного шланга, при этом данное расстояние находится в пределах, от 0,1 до 0,8 внутреннего диаметра dio внутреннего шланга (10), и продольное положение пары внутренних соединительных элементов (16, 17; 30а, 30b; 72, 73) находится на уровне или близко к продольному положению пары наружных соединительных элементов (24, 25). Внутренние соединительные элементы (16, 17; 30а, 30b; 72, 73) перекрывают расстояние hi между стенками внутреннего и наружного шлангов и включают фланцевый участок (16, 17, 72, 73) стенки внутреннего шланга, две поперечные опорные поверхности (34, 35) на стенке наружного шланга, при этом фланцевые участки (16, 17, 72, 73) разъемным способом присоединены между опорными поверхностями (34, 35) для предотвращения относительного осевого перемещения между сегментами внутреннего и наружного шлангов (12, 13; 20, 21) на уровне или вблизи продольного положения пары наружных и внутренних соединительных элементов, в котором фланцевые участки (72, 73) могут отсоединяться от стенки внутреннего шланга и/или опорные поверхности (34, 35) могут отсоединяться от стенки наружного шланга таким образом, что при удалении фланцевых участков (72, 73) и/или опорных поверхностей (34, 35) из зазора между внутренним шлангом (10) и наружным шлангом (11) все части стенки внутреннего шланга (10) находятся на расстоянии от стенки наружного шланга (11). 2 н. и 29 з.п.ф-лы, 19 ил.
