RU 2140598 C1, 27.10.1999. RU 2167360 C1, 20.05.2001. SU 1740852 A1, 15.06.1992. SU 1043412 A, 23.09.1983. US 4582347 A, 15.04.1986. US 4222411 A, 16.09.1980.
Имя заявителя:
Федеральное Государственное Унитарное Предприятие "Государственный научно-производственный ракетно-космический центр "ЦСКБ-Прогресс" (ФГУП "ГНПРКЦ "ЦСКБ-Прогресс") (RU)
Изобретатели:
Майоров Юрий Николаевич (RU) Инин Игорь Викторович (RU)
Патентообладатели:
Федеральное Государственное Унитарное Предприятие "Государственный научно-производственный ракетно-космический центр "ЦСКБ-Прогресс" (ФГУП "ГНПРКЦ "ЦСКБ-Прогресс") (RU)
Реферат

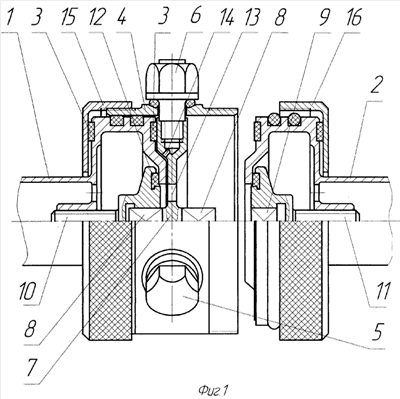

Изобретение относится к агрегатам гидравлических систем для обеспечения удобного и надежного соединения и разъединения трубопроводов, находящихся под давлением, например на технических площадках аэродромов и космодромов или на производственных участках, занимающихся гидравлическими или пневматическими испытаниями систем и агрегатов. Гидроразъем самозапирающийся содержит стыкуемые патрубки, на которых установлены антифрикционные кольца, охваченные втулкой, в которой с помощью винтов-ручек установлен поворотный элемент, в центре вращения которого имеются выступы, взаимодействующие с отверстиями, выполненными в клапанах. Клапаны посредством правой и левой резьб взаимодействуют с соответствующими резьбами патрубков. В поворотном элементе выполнены окна для прохождения рабочей среды, а один из винтов-ручек является предохранительным клапаном, в зоне установки которого в поворотном элементе выполнено отверстие для стравливания избыточного давления рабочей среды, возникающего в момент запирания гидроразъема, причем стыкуемые патрубки стягиваются и удерживаются внутри втулки с помощью резьбовых деталей, например, накидных гаек. Изобретение позволит повысить надежность гидроразъема и обеспечит работоспособность соединения в труднодоступных местах и безаварийную работу магистралей, находящихся под давлением. 3 ил.
