| САМОЗАПИРАЮЩАЯСЯ ГИДРАВЛИЧЕСКАЯ МУФТА И СПОСОБ ЕЕ ИСПОЛЬЗОВАНИЯ |  |
Номер публикации патента: 2170379 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16L037/36 | | Аналоги изобретения: | БАШТА Т.М. Гидравлические приводы летательных аппаратов. - М.: Машиностроение, 1967, с.291, рис. 227. Машиностроение, Энциклопедический справочник. М.: Государственное научно-техническое издательство машиностроительной литературы, 1949, т.12, с.423, фиг.2,б. RU 2129684 С1, 27.04.1999. RU 2094689 С1, 27.10.1997. RU 2078276 С1, 27.04.1997. WO 93/25838 A1, 23.12.1993. FR 2759143 А1, 07.08.1998. GB 2239918 A, 17.07.1991. |
| Имя заявителя: | Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" им. С.П. Королева" | | Изобретатели: | Белоусов Н.И. | | Патентообладатели: | Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" им. С.П. Королева" |
Реферат | |

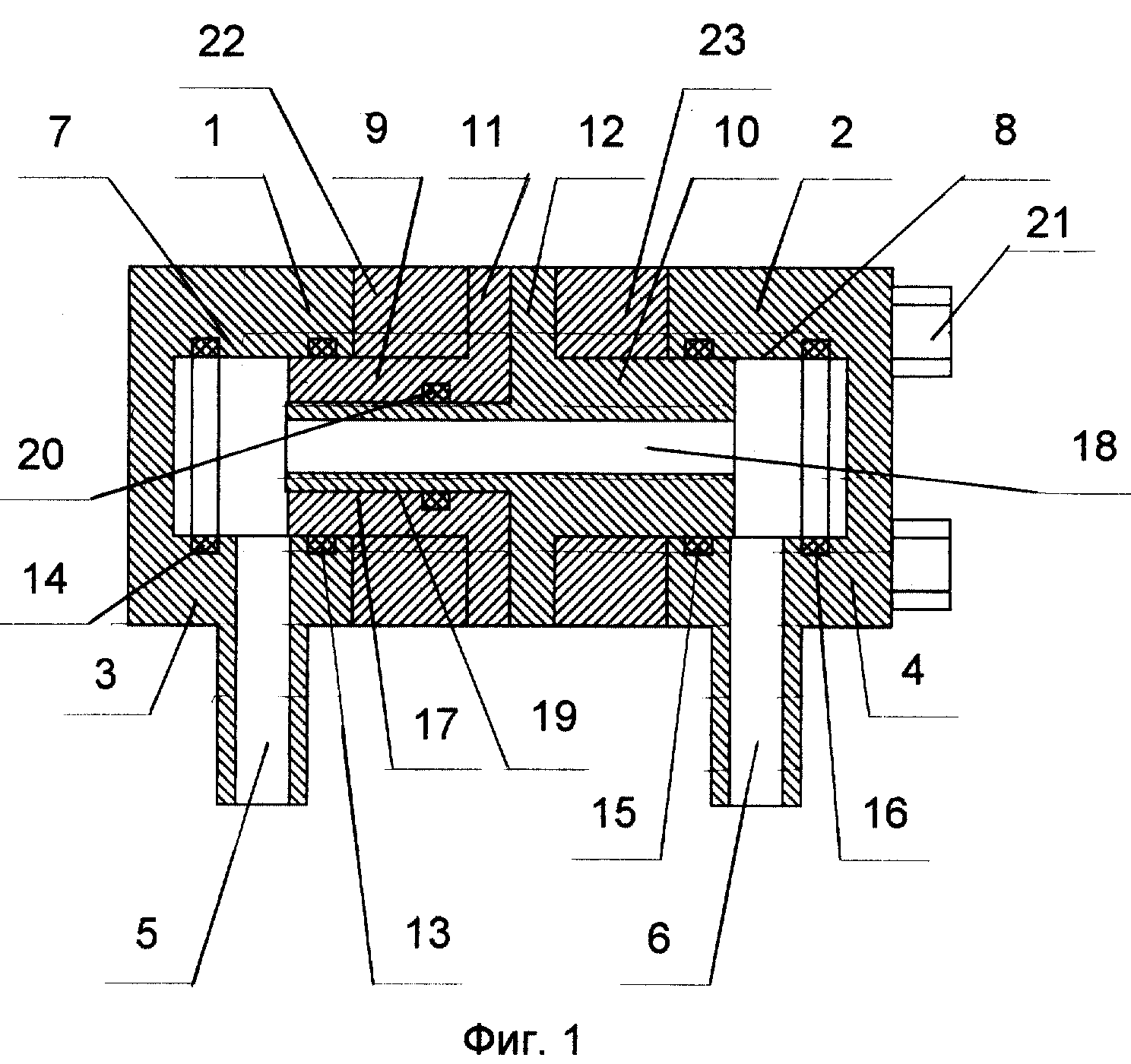

Муфта предназначена для монтажа и демонтажа гидрокомпенсаторов и может быть использована в машиностроительной гидравлике. Муфта содержит две полумуфты, корпус каждой из которых снабжен каналом для подвода жидкости, а в расточке корпуса с возможностью осевого перемещения установлен запорный орган, и элементы фиксации полумуфт по отношению друг к другу. При этом канал каждого из корпусов выполнен выходящим на цилиндрическую поверхность расточки корпуса. Запорный орган каждой полумуфты выполнен в виде втулки с фланцем. В радиальных зазорах между втулками и расточками установлены уплотнения, размещенные по разные стороны от выходящего на цилиндрическую поверхность расточки канала. Втулка одной из полумуфт снабжена полым пальцем, выполненным с возможностью осевого перемещения в отверстии втулки другой полумуфты, и между цилиндрическими поверхностями пальца и отверстия размещено радиальное уплотнение для герметизации радиального зазора между ними. Технический результат - повышение надежности и упрощение конструкции муфты. 2 с.п.ф-лы, 10 ил.
|
