| СОЕДИНИТЕЛЬНОЕ УСТРОЙСТВО ТРУБОПРОВОДОВ |  |
Номер публикации патента: 2162186 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16L037/28 | | Аналоги изобретения: | US 4222411 A, 16.09.1980. SU 1043412 A, 23.09.1983. SU 1740852 A1, 16.06.1992. DE 3041909 A1, 03.06.1982. SU 1560889 A1, 30.04.1990. |
| Имя заявителя: | Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" им.С.П.Королева" | | Изобретатели: | Демидов Е.Б. | | Патентообладатели: | Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" им.С.П.Королева" |
Реферат | |

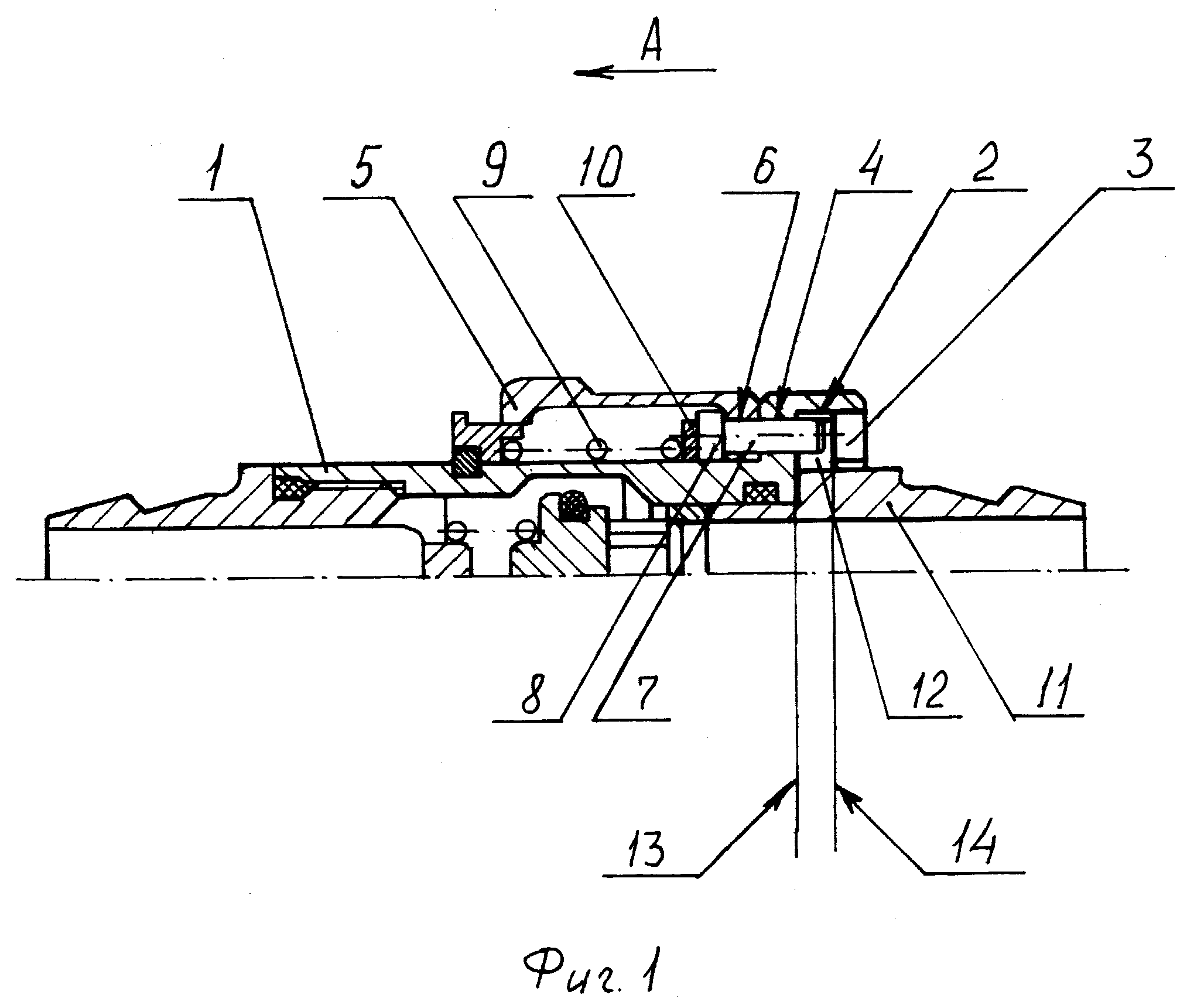

Изобретение относится к космической технике, в частности к агрегатам гидравлических систем, может быть использовано в машиностроении. Соединительное устройство трубопроводов содержит стыкуемый корпус, соединенный со стационарным корпусом с помощью замка и подпружиненной втулки, установленных в стационарном корпусе. Замок выполнен в виде фиксирующих штырей с буртиками, размещенных в отверстиях подпружиненной втулки и поджатых пружиной. Стационарный корпус выполнен с цилиндрической полостью с двумя продольными пазами со стороны стыкуемого торца и отверстиями, размещенными напротив продольных пазов, в которых размещены выступающие концы штырей. На цилиндрической поверхности стыкуемого корпуса выполнены два выступа. Изобретение позволяет повысить надежность защиты устройства от расстыковки. 3 ил.
|
