EP 0060816 A1, 22.09.1982. US 4776617 А, 11.10.1988. US 3596938 А, 03.08.1971.
Имя заявителя:
ВАМ С.п.А. (IT)
Изобретатели:
МАРКЕЗИНИ Вайнер (IT) ПАНКАЛЬДИ Даниеле (IT)
Патентообладатели:
ВАМ С.п.А. (IT)
Реферат

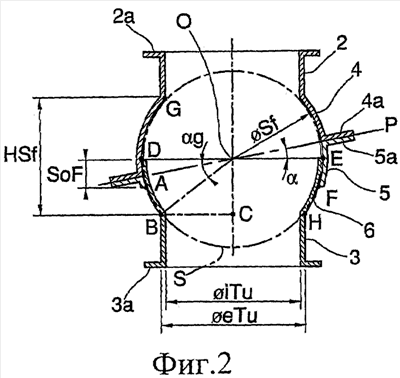

Патрубок содержит первый трубчатый элемент (2), имеющий продольную ось (х), второй трубчатый элемент (3), имеющий продольную ось (у), и средства для соединения между трубчатыми элементами, ограничивающими сферическую поверхность (S), имеющую центр (О), и обеспечивающими возможность вращения трубчатых элементов друг относительно друга. Средства для соединения содержат первый соединительный элемент (4) и второй соединительный элемент (5), выполненные с возможностью соединения друг с другом у соединительной плоскости (Р), проходящей через центр сферической поверхности, на которой первый соединительный элемент (4) и второй соединительный элемент (5) могут вращаться друг относительно друга вокруг центра. Соединительная плоскость расположена диагонально относительно продольных осей первого и второго трубчатых элементов в конфигурации шарнира, в которой продольные оси совмещены друг с другом. Уменьшается масса патрубка при сохранении максимально возможного угла наклона, облегчается монтаж и демонтаж патрубка. 12 з.п. ф-лы, 3 ил.
