| УСТРОЙСТВО ДЛЯ ГИБКОГО СОЕДИНЕНИЯ ТРУБОПРОВОДА СИСТЕМЫ ВЫПУСКА ВЫХЛОПНЫХ ГАЗОВ |  |
Номер публикации патента: 2183278 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F01N007/08 F16L027/10 | | Аналоги изобретения: | RU 2133399 С1, 20.07.1999. DE 4034055 А1, 16.05.1991. ЕР 0448769 А1, 02.10.1991. GB 2278901 А, 14.12.1994. RU 2005895 С1, 15.01.1994. SU 1348540 А1, 30.10.1987. SU 1834979 А3, 15.08.1993. |
| Имя заявителя: | Общество с ограниченной ответственностью "Торговый дом "Тульский патронный завод" | | Изобретатели: | Захватов Е.М.
Тен В.А.
Осетров Ю.Н. | | Патентообладатели: | Общество с ограниченной ответственностью "Торговый дом "Тульский патронный завод" |
Реферат | |

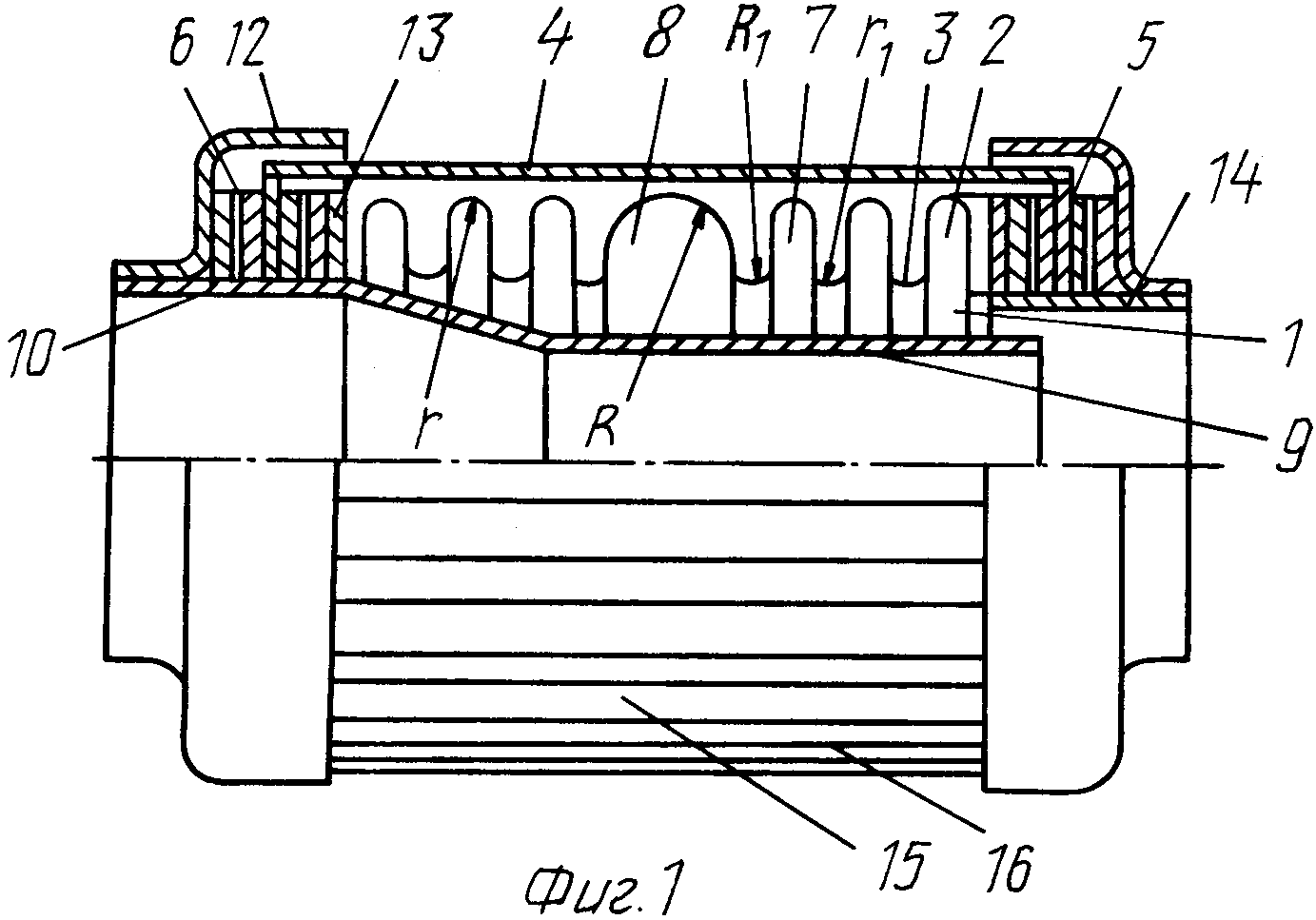

Изобретение относится к машиностроению и может быть использовано для термических компенсаций и компенсаций вибраций, передаваемых от двигателя внутреннего сгорания системе выхлопа отработавших газов, снижения нагрузок, а также внутренних и внешних шумов. Устройство содержит сильфон, ограничитель хода сильфона и демпфирующие элементы. Ограничитель сильфона выполнен в виде пластин или проволок. Сильфон выполнен из узких гофр и, по меньшей мере, одного широкого гофра. Отношение радиуса R выпуклой поверхности широкого гофра к радиусу r выпуклой поверхности узкого гофра выбрано в диапазоне от 1,5 до 2,5. Отношение радиуса R1 вогнутой поверхности между широким гофром и узким гофром к радиусу r1 вогнутой поверхности между узкими гофрами - в диапазоне от 1,0 до 2,2. Демпфирующие элементы для обеих противоположных сторон сильфона расположены по обе стороны от опорных колец. Технический результат - повышение долговечности и снижение шумовых характеристик. 7 з.п. ф-лы, 3 ил.
|
