| ШАРНИРНОЕ СОЕДИНЕНИЕ ГИБКОГО ТРУБОПРОВОДА |  |
Номер публикации патента: 2162561 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16L027/04 | | Аналоги изобретения: | SU 1694796 A, 30.11.1991. SU 1236243 A1, 07.06.1986. DE 2627375 A1, 22.12.1977. DE 4409022 A1, 21.09.1995. US 4779901 A, 25.10.1988. US 5449206 A, 12.09.1995. |
| Имя заявителя: | Санкт-Петербургский государственный горный институт им. Г.В. Плеханова (технический университет) | | Изобретатели: | Шорников В.В.
Незаметдинов А.Б. | | Патентообладатели: | Санкт-Петербургский государственный горный институт им. Г.В. Плеханова (технический университет) |
Реферат | |

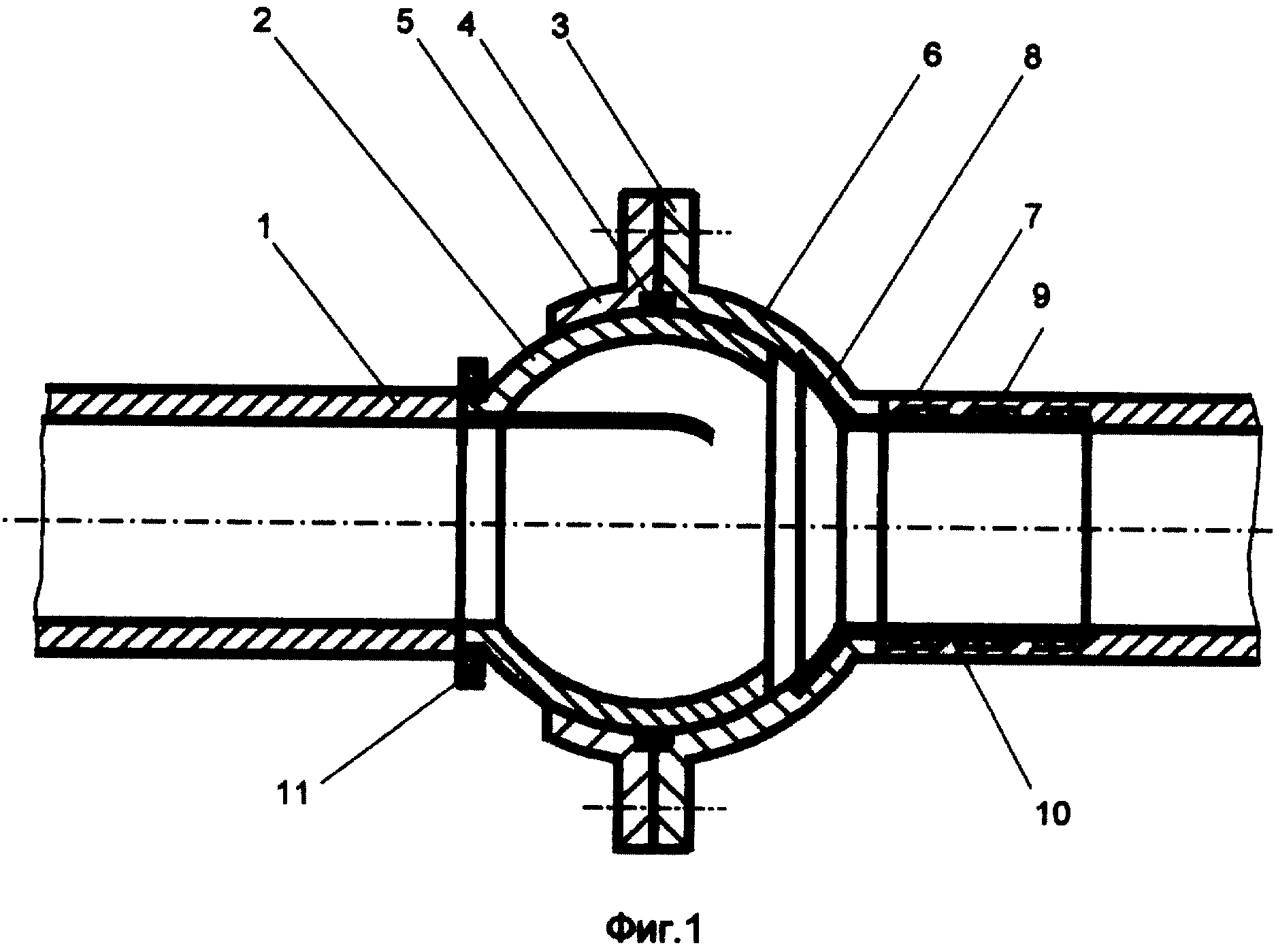

Изобретение относится к гидромеханизации и предназначено для погружных пульпопроводов комплексов, разрабатывающих шельфовые месторождения полезных ископаемых. Шарнирное соединение гибкого трубопровода содержит шар с чашей, при этом дополнительно чаша выполнена из двух составных частей с фланцевым соединением и уплотнением. Одна из частей съемная, а вторая жестко закреплена на трубопроводе, снабжена износостойкой втулкой с раструбом по внутреннему диаметру чаши, которая установлена с возможностью вращения относительно продольной оси, а внутри шара установлена пружинящая направляющая, перекрывающая верхнюю часть сферы шара на 2/3 его внутреннего диаметра. Благодаря такому исполнению увеличивается срок эксплуатации шарнирного соединения, обеспечивается более быстрая замена изношенных частей, улучшаются экологические условия эксплуатации магистральных пульпопроводов, транспортирующих сыпучие, крупнозернистые, абразивные материалы с помощью жидкости, за счет того, что уменьшается количество прорывов трубопровода. 2 з.п.ф-лы, 2 ил.
|
