| УПЛОТНЕНИЕ СТЫКОВ ТРУБОПРОВОДОВ ВЫСОКОГО ДАВЛЕНИЯ |  |
Номер публикации патента: 2181457 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16L023/02 | | Аналоги изобретения: | SU 1492163 АВ, 07.07.1989. SU 742664 А, 25.06.1980. SU 1836599 А3, 23.08.1993. SU 1813963 А1, 07.05.1993. DE 3723386 А1, 26.01.1989. DE 3731942 А1, 06.04.1989. |
| Имя заявителя: | Акционерное общество "Татнефть" | | Изобретатели: | Козлов М.Т.
Котин А.П.
Федотов Г.А.
Калачев И.Ф. | | Патентообладатели: | Акционерное общество "Татнефть" |
Реферат | |

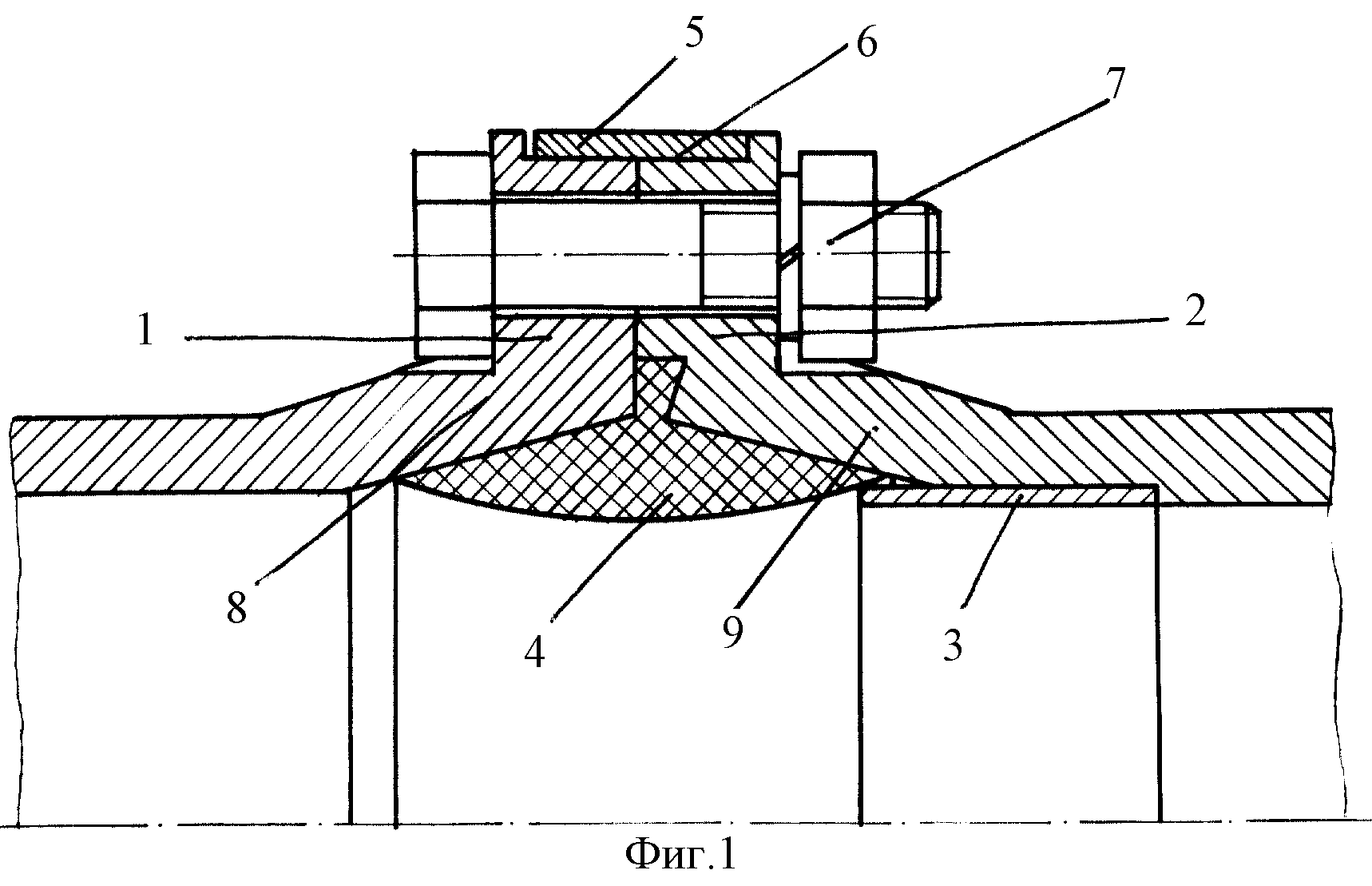

Изобретение относится к нефтепромысловому оборудованию, а именно к уплотнительным устройствам трубопроводов, и может быть использовано в трубопроводах, работающих при больших давлениях, в нефтяной и газовой промышленности, в частности в системах поддержания пластового давления. Уплотнение стыков трубопроводов высокого давления состоит из фланцев с посадочным местом под центрирующее кольцо, защитной втулки, крепежа, уплотнительного элемента &Dgr;-образного сечения. Поверхность, образующая проходное сечение уплотнительного элемента, выполнена выпуклой в сторону центра. Уплотнительный элемент на периферии снабжен буртиком, представляющим собой односторонний клин с утолщением к периферии. В одном из фланцев выполнена замковая выемка под буртик. Фланец, расположенный со стороны нагнетания, снабжен защитной втулкой, перекрывающей открытым концом край лепестка уплотнительного элемента. Изобретение повышает надежность в эксплуатации и упрощает конструкцию уплотнения. 2 ил.
|
