| ФЛАНЦЕВОЕ СОЕДИНЕНИЕ УСТЬЕВОГО ОБОРУДОВАНИЯ |  |
Номер публикации патента: 2170807 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E21B033/04 F16L023/16 | | Аналоги изобретения: | Фланцы изолирующие для подводных трубопроводов. ГОСТ 25660-83. с. 2 - 3. SU 126445 A, 31.12.1960. SU 899851 A, 23.01.1982. RU 2146000 C1, 27.02.2000. GB 2265196 A, 22.09.1993. GB 2284872 A, 21.06.1995. FR 2680222 A1, 06.08.1991. RU 2150041 C1, 27.05.2000. |
| Имя заявителя: | Халаев Григорий Григорьевич | | Изобретатели: | Халаев Г.Г.
Бушмакин Э.Д.
Гусев А.Г.
Халаев Г.Г. | | Патентообладатели: | Халаев Григорий Григорьевич |
Реферат | |

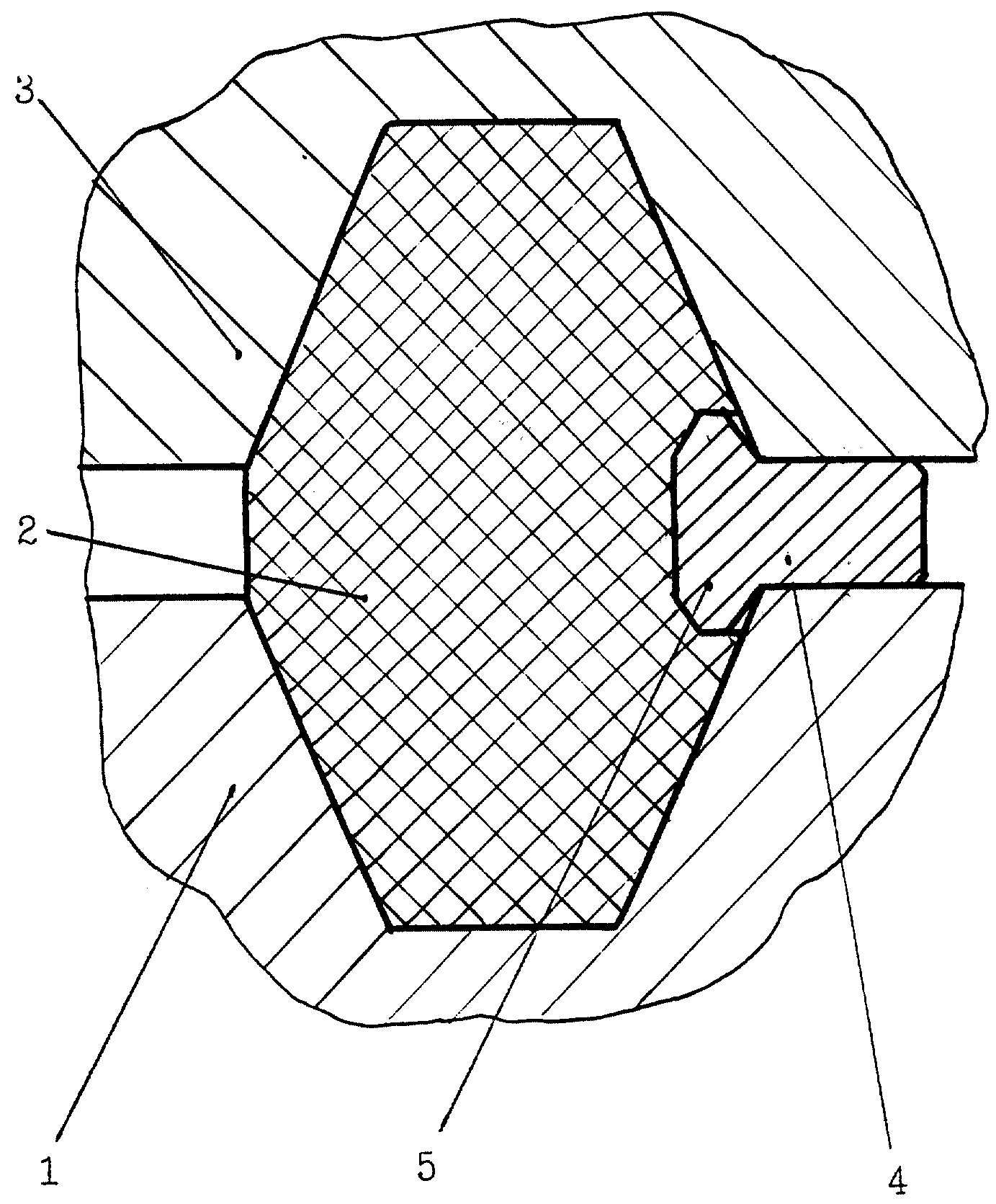

Изобретение относится к области горного дела, в частности к нефтегазодобывающей промышленности, и может быть использовано при новом проектировании фланцевых соединений устьевого оборудования скважин, магистральных трубопроводов и гидросистем высокого давления. Устройство содержит установленное между фланцами в канавках с конусными поверхностями уплотнительное кольцо из упругого материала с припуском на деформацию, учитывающим наличие дополнительного кольца. Дополнительное кольцо выполнено из металла и соединено с уплотнительным кольцом из упругого материала. Дополнительное кольцо имеет концентрические конусные симметрические буртики. Буртики расположены на внутренней части дополнительного кольца для центрирования канавок при контакте с их конусными поверхностями. Внешняя часть дополнительного кольца выполнена плоской для опоры за пределами канавок торцевых поверхностей фланцев и служит в качестве замыкающего размерного звена в элементах соединения. Изобретение просто в изготовлении и надежно в эксплуатации. 1 ил.
|
