RU 2167346 C2, 20.05.2001. RU 2167359 C2, 20.05.2001. RU 2300027 C1, 27.05.2007. SU 1733734 A1, 15.05.1992. GB 2203791 A, 26.10.1988.
Имя заявителя:
Панин Николай Митрофанович (RU)
Изобретатели:
Панин Николай Митрофанович (RU) Татарчук Юрий Серафимович (RU) Титов Виталий Иванович (RU) Гущин Альберт Федорович (RU) Сорокин Владимир Федорович (RU)
Патентообладатели:
Панин Николай Митрофанович (RU)
Реферат

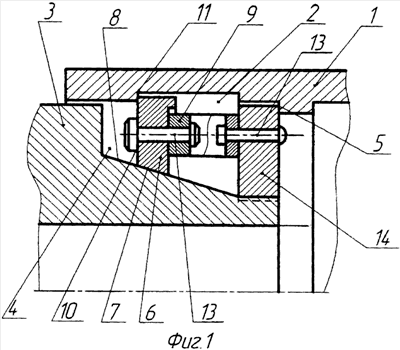

Изобретение относится к области машиностроения, а именно к соединительным устройствам, обеспечивающим соединение и разъединение двух деталей без доступа к стыку. Узел соединения содержит охватываемую цилиндрическую и охватывающую детали, установленные с возможностью упора одна в другую и выполненные с оппозитными канавками на взаимообращенных поверхностях. В этих канавках размещены взаимодействующие между собой стопорное разрезное кольцо растяжения с конической внутренней поверхностью, конгруэнтной наружной поверхности дна канавки охватываемой детали, и дополнительное разрезное кольцо, выполненное из материала с эффектом памяти формы (ЭПФ), и имеющие в исходном положении наружный диаметр, не превышающий наружный диаметр охватываемой детали. Дополнительное разрезное кольцо из материала с ЭПФ соединено с одной стороны со стопорным разрезным кольцом, а с другой стороны - с торцевой частью охватываемой детали, выполненной съемной. При этом дополнительное кольцо выполнено со стороны стопорного кольца с удлиненными в поперечном сечении каналами для размещения фиксаторов. Предложенное устройство позволяет упростить конструкцию узла соединения и уменьшить его стоимость. 1 з.п. ф-лы. 3 ил.
