RU 2358178 C1, 10.06.2009. SU 672057 A1, 05.07.1979. SU 844363 A1, 07.07.1981. RU 2196677 C2, 20.01.2003. JP 4059345 A, 26.02.1992. JP 56144947 A, 11.11.1981.
Имя заявителя:
Общество с ограниченной ответственностью фирма "Рассвет-К" (RU)
Изобретатели:
Новиков Сергей Георгиевич (RU) Чижов Анатолий Евгеньевич (RU) Чижов Евгений Анатольевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью фирма "Рассвет-К" (RU)
Реферат

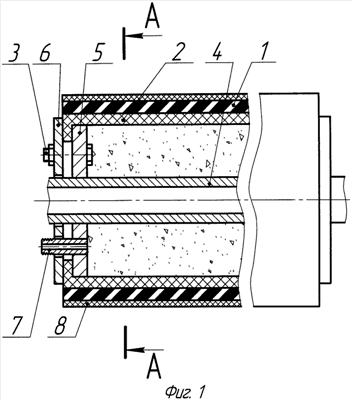

Изобретение относится к резинотехнической промышленности и может быть использовано для производства неформовых изделий, например рукавных. Формируют эластичный дорн в виде герметичной камеры, образованной эластичной замкнутой цилиндрической оболочкой из вулканизированного материала с концами. Концы жестко защемлены болтовыми соединениями между концентрично установленными на центральной полой штанге двумя неподвижными цилиндрическими обечайками и двумя подвижными цилиндрическими фланцами. Расстояние между фланцами равно длине гибкой трубы, расположенной между эластичным дорном и ограничителем радиальных деформаций. Ограничитель выполнен из тканевого полотнища, сформированного в чехол в виде разъемного цилиндра. Эластичная оболочка размещена соосно на цилиндрических поверхностях обечаек. Через штуцер, расположенный на торце одной из обечаек, в герметичную камеру дорна закачивают воздух до образования эластичной оболочкой цилиндрического каркаса дорна с диаметром, равным внутреннему диаметру гибкой трубы. На сформированном дорне производят сборку многослойной гибкой трубы из резинотехнических материалов. Соосно с гибкой трубой на ее наружной стенке устанавливают ограничитель радиальных деформаций. Дополнительной закачкой через штуцер в герметичную камеру воздуха, до создания необходимого давления, осуществляют опрессовку перед вулканизацией гибкой трубы. Вулканизацию опрессованной трубы производят на эластичном дорне. После вулканизации сбрасывают через штуцер давление воздуха в камере дорна до потери им каркасности. Освобождают полотнище ограничителя с наружной стенки трубы и снимают ее с эластичного дорна. Техническим результатом заявленного изобретения является упрощение технологии изготовления гибких труб, повышение их надежности и качества, снижение металлоемкости цилиндрического дорна. 2 ил.
